應用領域

產品研發、房屋檢測、設備維護、電力巡檢、電氣檢修

概述

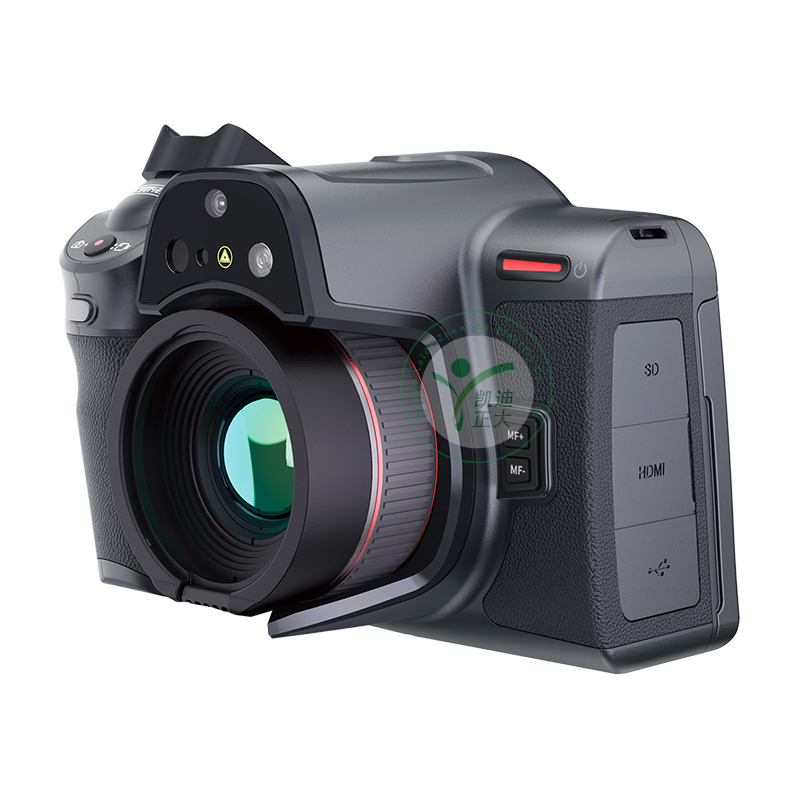

　　KDRS638E 手持紅外熱像儀是一款高分辨率手動對焦型熱成像測溫儀。內置高性能12 μm 640×512 紅外熱成像核芯，搭配 1300W 可見光相機，<25mK熱靈敏度，精準的多種調焦方式，輕松呈現高清晰度的紅外熱圖。加上豐富的分析和數據互聯，是電力、自動化、建筑檢測、管道暖通等高要求工程師的好助手。

高性能熱像核芯

　　關鍵任務中發揮較好性能，一機頂多機

　　高分辨，高幀率，高精度，寬范圍

　　12μm 高性能 640×512紅外熱成像核芯，配合高清的多種鏡頭組合方式，結合最高 10x 數字變焦，適合應用各種復雜的場景。

　　原生 32 萬令人驚嘆的紅外熱圖 +1300W 可見光

　　可分辨0.025溫差，配合25Hz*高幀頻可在移動工作環境中依然獲得細膩流暢的圖像視頻，不錯過各處細節;土2測溫精度，提供更寬的測溫量程的同時，確保溫度數據的準確性。

　　USB 即插即分析，支持全幀溫度信息實時傳輸分析

　　支持云服務功能、機內支持定時拍照，PC 端軟件支持實時及離線分析，拍攝的圖像和視頻上傳云端， 支持在多個客戶端下載打開、分析;一鍵輸出報告，更進一步助力專業科研及設備監控測溫評估等應用。

交互功能

　　測溫可視化，結果一目了然

　　三點溫度顯示，可定義點線區域測溫

　　可自動追蹤測溫區域內的最高溫、最低溫及中心點溫度;可移動點 / 線 / 區域測溫;線 / 區域測溫顯示熱點追蹤;線測溫顯示溫度最大值， 區域測溫內顯示最高、最低、平均值。

　　PC 端分析數據齊全，App 操作方便

　　通過將含溫度數據的紅外圖像和可見光圖像上傳PC 端分析軟件進行專業分析，獲取分析結果;支持 WiFi 、藍牙、4G、5G傳輸，連接 App 隨時隨地分析、共享溫度畫面及數據，高效快捷。

　　內置 4 大圖像模式 +19種偽彩設置

　　擁有紅外、可見光、畫中畫、雙光融合、細節增強、 5大模式，配合 19 種偽彩設置，滿足不同要求下的溫度檢測，提高溫度檢測效率。

　　支持整幀高低溫報警、定時間隔拍照

　　當檢測區域內的溫度超過閾值即進行溫度報警，提早發現故障點防患于未燃，有效減少高溫事故造成的損失。更支持定時間隔拍照，記錄溫升變化，助力設備運轉狀況分析及各類科研應用。

易用可靠的整機性能

　　您高效的熱像助手

　　鏡頭豐富，對焦快捷

　　標配鏡頭25°，支持選配廣角、長焦、超長焦鏡頭，支持微距鏡頭，多場景靈活適配

　　激光指示器模塊，可以測距以及快速定位觀測目標，

　　內置激光指示器快速計算出目標距離幫助您快速定位觀測目標以獲得精確的溫度測量值。

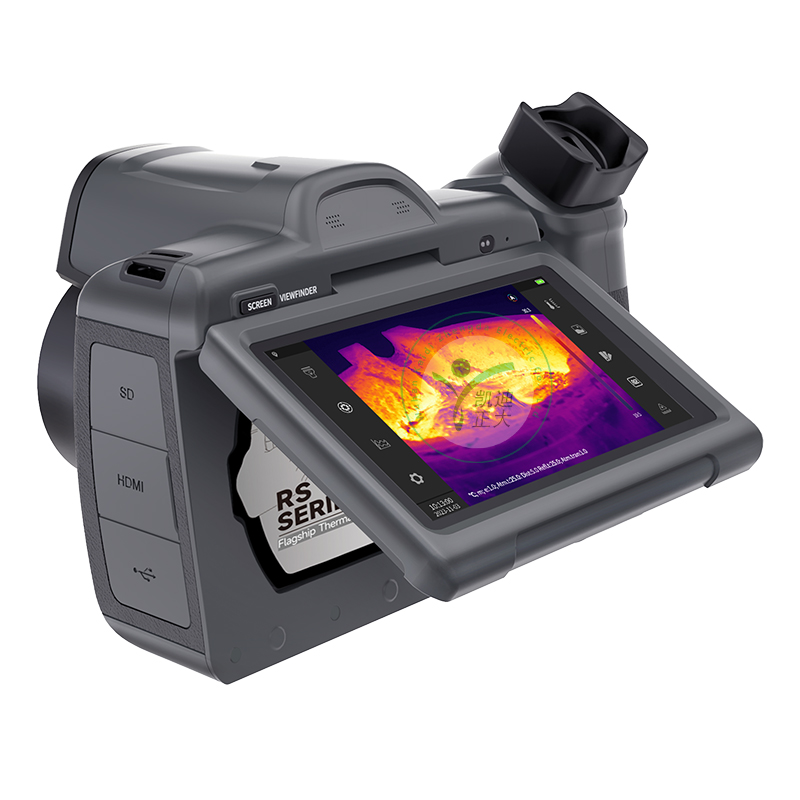

　　高清熱圖顯示在 5.5吋OLED高清晰度觸摸屏上

　　獲取高分辨率紅外熱圖后，您可在 5.5 吋OLED高清晰度大尺寸觸摸屏上，查看每幅圖像的更多溫度細節。

　　功能升級，提升效率

　　安卓操作系統，操作更便捷，支持智能穩像，測溫圖像更穩定。

整機功能

　　測溫模式：中心點/冷熱點追蹤及溫度顯示

　　自定義測溫分析：可移動點、線、框、圓、多邊形 支持最多25個;支持最多5個預設模式

　　測溫單位：攝氏度、華氏度、開爾文

　　發射率設置：0.01-1.00，步長0.01

　　環境溫度設置：-10~50℃,步長1℃

　　電子變倍：1×,2×、4×、8×、10×

　　圖像模式：紅外，雙光融合，可見光，畫中畫，細節增強

　　調色板：19種

　　溫度報警：有

　　報警方式：圖像報警

　　溫寬拉伸：手動/自動溫度范圍

　　激光指示器：有

　　可見光相機：1300萬像素

　　輻射紅外視頻錄制 ：支持壓縮全輻射視頻錄制(.irv)，最大支持25hz錄像

　　非輻射紅外或可見光視頻錄制 ：標準MP4視頻錄制

　　輻射紅外視頻流傳輸 ：通過Type -C/WLAN連接PC軟件，傳輸實時輻射紅外視頻流

　　非輻射紅外視頻流傳輸：RTSP H.264

　　視頻傳輸：UVC，不帶溫度數據

　　語音操控 ：語音助手，快速命令識別

　　語言：簡體中文

　　顯示屏尺寸：5.5寸觸摸屏(1920x1080)

　　圖像命名：自動/手動輸入命名,掃二維碼命名

　　存儲介質：標配64GB Micro SD, 支持SD, SDHC, SDXC, 最大支持2TB

　　電池：9000mAh 鋰電池，可現場更換、支持快充

　　電源接口：USB Type-C

　　連接方式：USB3.0、WIFI、藍牙、Type-C、4G*、5G*

　　充電時長：1.5 小時可充至 90%電量;2 小時可充滿

　　工作時長：連續工作時間≥3 小時(實際使用時間取決于當時的

　　環境和使用情況)

　　云服務：可向云平臺傳輸拍攝數據，在多客戶端共享和二次分析;支持時間自動同步。

　　語音操控：語音助手，快速命令識別

其他

　　分析軟件：PC端(紅外分析軟件)或移動端(IOS/Android APP)

　　三角架接口：有，1/4″-20-UNC

　　工作溫度：-15至+50°C

　　存儲溫度：-40至+70°C

　　相對濕度：10% 至 95%，非冷凝

　　防護等級：IP54(IEC 60529)

　　沖擊振動：沖擊25g(IEC 60068-2-27);振動2.5g(IEC60068-2-6)

　　尺寸(高x寬x深)：278×116×113 mm

　　重量：1.3kg(含電池)

　　認證：CE/FCC/UKCA/RoHS

　　標準配件：紅外熱像儀、說明書、校準證書、快速操作指南、資料下載卡、合格證、多國適配器，USB數據線×1、

　　鋰電池×3、便攜包、座充充電線X1、HDMI線 X1、腕帶、背帶、SD卡、充電座、標準鏡頭

產品主要參數

　　熱成像參數

　　探測器類型：非制冷氧化釩

　　探測器分辨率：640×512

　　超分辨率：1280×1024(4倍超分)

　　紅外響應波段：7.5-14μm

　　像元尺寸：12μm

　　熱靈敏度：<25mK

　　IFOV(空間分辨率)：標配鏡頭：0.68mrad; 超長焦鏡頭：0.2mrad;長焦鏡頭：0.38mrad ;廣角鏡頭：1.26mrad ;

　　微距鏡頭：一個像素對應60μm ;超微距鏡頭：一個像素對應30μm

　　幀頻：25Hz

　　焦距：標配鏡頭：17.7mm;選配鏡頭(超長焦鏡頭：60.9mm;長焦鏡頭：31.5mm;廣角鏡頭：9.5mm;微距鏡頭(0.2×)：13mm;超微距鏡頭(0.4×)：14.8mm)

　　視場角：標配鏡頭：25°×20°;選配鏡頭(超長焦鏡頭：7°×5.6°;長焦鏡頭：14°×11.2°;廣角鏡頭：45°×36°)

　　調焦模式：手動調焦，電動微調,一鍵中心聚焦，自動中心聚焦，單觸式自動聚焦，激光輔助聚焦

　　測溫范圍：-20℃~+150℃，100℃~650℃;可選: 400℃~1500℃

　　測溫精度：±2℃或±2%
