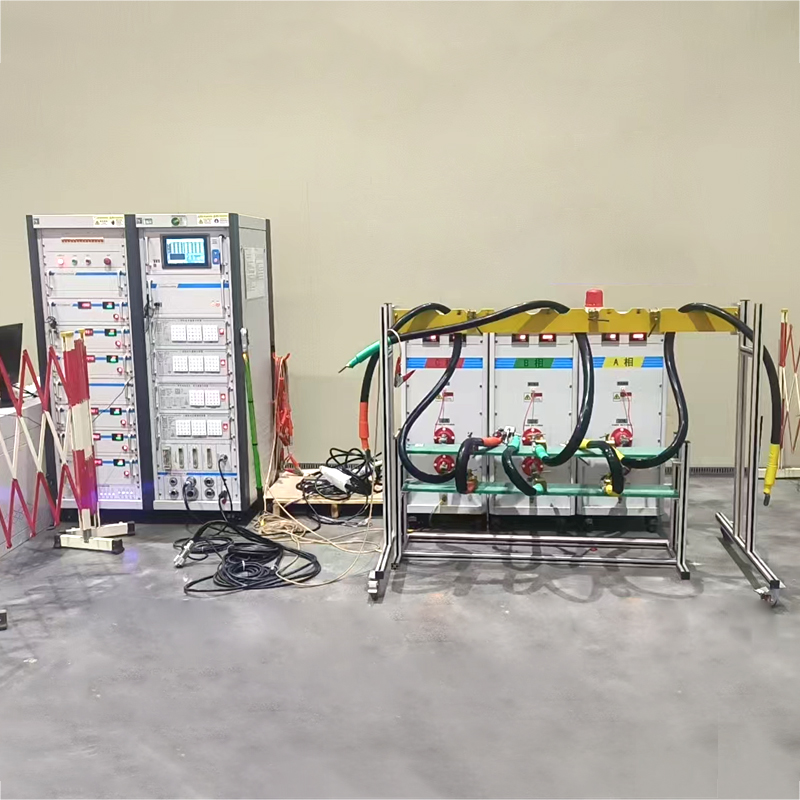

KDZD1256型10kV一二次融合成套設備檢驗系統，為柱上開關、環網柜(箱)等成套設備完善測試以及提高其穩定性、系統性奠定基礎。利用該系統有利于準確測試出產品的設計缺陷、順利通過國網“一二次融合成套柱上開關入網專業檢測”、提高測試及生產工作效率、保證產品質量、提高產品合格率、提升產品市場競爭力，具有十分重要的意義。

　　該系統主要針對一二次融合柱上成套設備及環網柜(箱)成套等設備，用于驗證產品各項功能是否符合國家標準、行業標準，并模擬用戶現場環境進行測試和檢驗。

遵循的規程、規范及標準

　　JJG 597-2005 《交流電能表檢定裝置檢定規程》

　　GB/T 17215.701-2011 《標準電能表》

　　JJG 596-2012 《電子式電能表檢定規程》

　　GB/T 32856-2016《高壓電能表通用技術要求》

　　GB/T 16927.1-2011《高電壓試驗技術 第1部分：一般試驗要求》

　　GB/T 16927.1-2011《高電壓試驗技術 第2部分：測量系統》

　　國家電網公司《配電設備一二次融合技術方案》

　　國家電網公司《配電一二次融合成套化設備一體化專業檢測規范》

基本功能

　　配電一二次融合柱上開關、環網柜整體誤差校準和計量檢定。

　　10kV計量箱(柜)整體誤差校準和計量檢定。

　　配電線損采集模塊誤差校準和計量檢定。

　　弱輸出組合互感器+弱輸入電能表整體誤差校準和計量檢定。

　　電磁式互感器校驗、電子式互感器校驗、多變比互感器校驗。

檢定及試驗項

　　基本誤差、潛動、啟動、日計時、校核常數、標準偏差、485通訊、電壓、電流、功率因數、頻率誤差檢測。

　　零序電壓、零序電流、有功功率、無功功率誤差檢測。

　　諧波影響誤差檢測。

　　遙測檢測：電流、電壓、功率因數值檢測，加量比對，方案能設置負載點、檢定時間等。

　　遙控檢測：開合閘檢測、試驗。

　　遙信檢測：配合遙控檢測檢定FTU(DTU)通訊等功能。

　　故障電流檢測：給設定電流值的開關加過載電流，檢測開關是否響應過流報警。

　　保護檢測：過流一段、過流二段檢測。

　　功率源能模擬零序電壓、電流輸出。

　　互感器角差、比差檢定(選配功能)。

　　模擬短路接地故障試驗，典型小電流單相金屬接地、低阻抗單相接地、高阻抗單相接地波形輸出(選配功能)。

　　自動生成檢測報告。

檢定方式

　　軟件手動操作或按方案全自動檢定。

　　通過面板控制高壓、測試功能的轉換。

　　準確度

　　高壓計量整體有功電能：±0.05%

　　高壓計量整體無功電能：±0.05%

　　高壓基準電壓互感器：±0.02%

　　高壓基準電流互感器：±0.01%(50mA - 1000A)

　　三相標準電能表：±0.05%

　　輸出電壓

　　輸出額定值：3x 5.77kV(相-零) / 3x 11.54kV(相-相)

　　輸出容量：3x600VA

　　調節范圍：0% - 120%

　　調節細度：10%、1%、0.1%、0.01%及無極任意調節

　　負載特性：阻性、容性、感性

　　高壓基準電壓互感器輸出額定值：5.77kV/57.7V、11.54kV/57.7V

　　輸出電流

　　輸出范圍：3x(10mA – 1000A)

　　輸出容量：KDZD1256A：3x1000VA;KDZD1256B：3x2000VA;KDZD1256C：3x3000VA;KDZD1256D:3x5000VA

　　調節范圍：0% - 120%

　　調節細度：10%、1%、0.1%、0.01%及無極任意調節

　　負載特性：阻性、容性、感性

　　輸出相位

　　輸出范圍：0 -- 360°

　　調節細度：10°、1°、0.0°、0.01°及無極任意調節

　　輸出頻率

　　輸出范圍：45Hz – 65Hz

　　調節細度：10Hz、1Hz、0.1Hz、0.01Hz、0.001Hz及無極任意調節

　　內部絕緣

　　高低壓之間：45kV工頻電壓1分鐘

　　使用條件

　　供電電源：3x220V/380V±10%，50/60Hz±2Hz

　　環境溫度：-10°C -- +40°C

　　環境濕度：35% -- 85%
