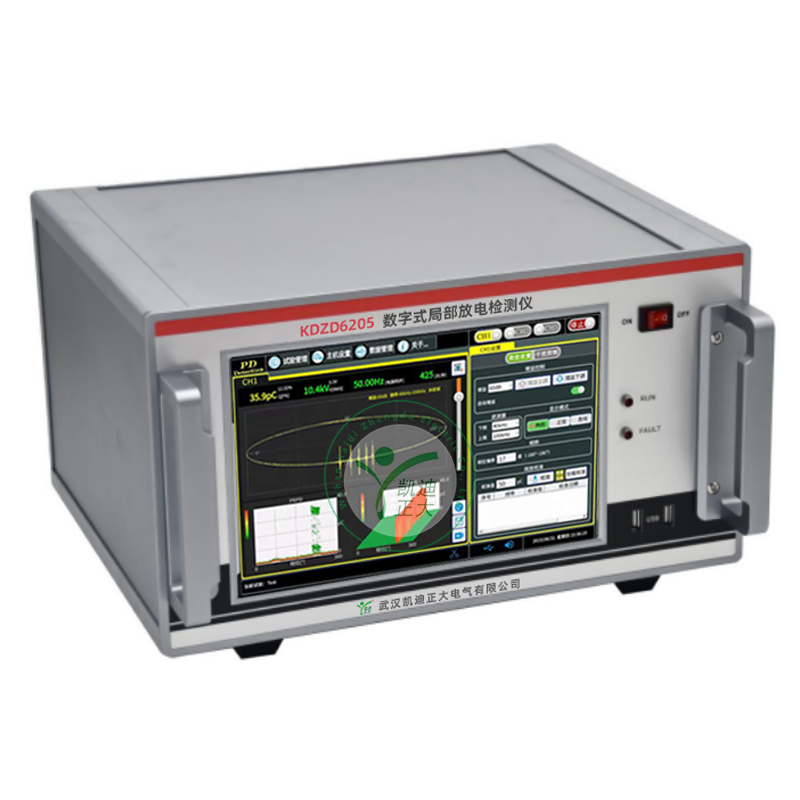

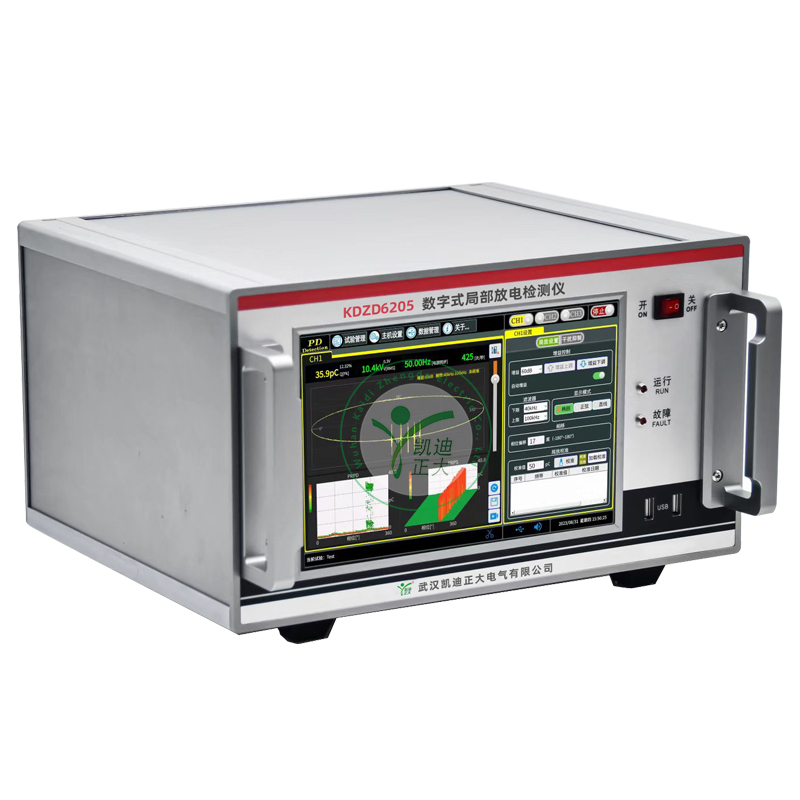

KDZD6205數字式局部放電檢測儀采用一體機設計，操作便捷。該儀器適用于高壓產品的型式試驗、出廠試驗、交接試驗，可完成電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。數字式局部放電檢測儀滿足IEC60270、GB/T7354-2018標準，可完成測量和記錄局部放電（PD）以及交流測試電壓。

1. 雙通道設計，符合 IEC60270、GB/T7354-2018 標準，適配多種高壓設備局放檢測。
2. 檢測靈敏度高、量程寬、采樣精度優，增益與濾波器參數可靈活調節。
3. 配備多型號測量阻抗與校準器，支持局放、電壓雙校準，測量精準可靠。
4. 具備多種波形顯示模式、相位開窗、脈沖平滑等抗干擾功能，抑制現場干擾。
5. 支持數據新建、保存、追加、刪除，可顯示 PRPD/PRPS 圖譜，便于分析記錄。
6. 一體機設計，操作便捷，Linux 系統穩定，適配多種工況，適配性強。

局放測量系統

局放測量通道數量	2通道
輸入阻抗	50Ω
模擬濾波器（-6dB）	滿足IEC60270、GB/T7354-2018標準
	下限頻率fL：10kHz、20kHz、40kHz、60kHz、80kHz可選
	上限頻率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可選
檢測靈敏度	<1pC(CA=10nF/CK=1nF)
	<0.01pC(CA=1nF/CK=1nF)
測量范圍	0.01pC-10000nC
采樣精度	14bit
采樣率	100MHz
增益調節范圍	60dB、40dB、20dB、0dB、-20dB、-40dB自動或手動可調。
可測試品電容量范圍	6pF~250μF
線性度誤差	<±3%


電壓測量系統

電壓輸入范圍	5~230VAC (RMS)
線性度誤差	<±3%
頻率范圍	10~450Hz
同步方式	電源同步或電壓輸入同步自動切換
同步精度	<1°


接口

局放輸入	2×BNC
電壓輸入	1×航空插頭
通訊接口	1×RS232


主機參數

操作系統	Linux操作系統
存儲	8G及以上
電源	176~264 VAC，50/60Hz
電源保險	250V T 5A
操作溫度	-10°C~50°C
貯存溫度	-40°C ~60°C
相對濕度	5%~95%，無冷凝
外觀尺寸	355mm×282mm×200mm（寬×深×高）
自身重量	11kg
