KDYDQW-50kVA/250kV SF6無局放試驗裝置滿足110kV高壓電氣設備的交流耐壓和局部放電測量測試要求，特別是電氣設備制造廠對出廠設備局部放電測量的試驗要求。別名：局放試驗變壓器、局部放電工頻試驗變壓器、局放高壓試驗變壓器、局放高壓試驗裝置。

　　本裝置由無局放試驗變壓器(內置高壓測量、無局放保護電阻、耦合電容器)、隔離濾波變壓器、無局放調壓控制臺組成。

產品優勢：

　　SF6氣體在均勻電場中絕緣強度高，且內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到很低(<1pC)，為高精度測量提供保障。

　　工作環境

　　(1)環境溫度：-10℃～+50℃;

　　(2)相對濕度：≤90%RH;

　　(3)海拔高度: ≤1500米;

　　設備遵循標準

　　DL/T 848.3—2004 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器

　　GB/T 2681 電工成套裝置中的導線顏色

　　GB/T 2682 電工成套裝置中的指示燈和按鈕的顏色

　　GB 4793.1 測量、控制和試驗室用電氣設備的安全要求 第1部分：通用要求IDT IEC6010-1：1990

　　GB/T11023—1989 高壓開關設備六氟化硫氣體密封試驗方法

　　GB/T 12501.2—1997 電工電子設備按電擊防護分類 第2部分：對電擊防護要求的導則

　　GB/T 16927.2—1997 高電壓試驗技術 第2部分：測量系統EQV IEC 60060-2：1994

　　JB 8749—1998 調壓器通用技術條件

　　JB/T 9641—1999 試驗變壓器

　　JJG 496—1996 工頻高壓分壓器

　　裝置組成

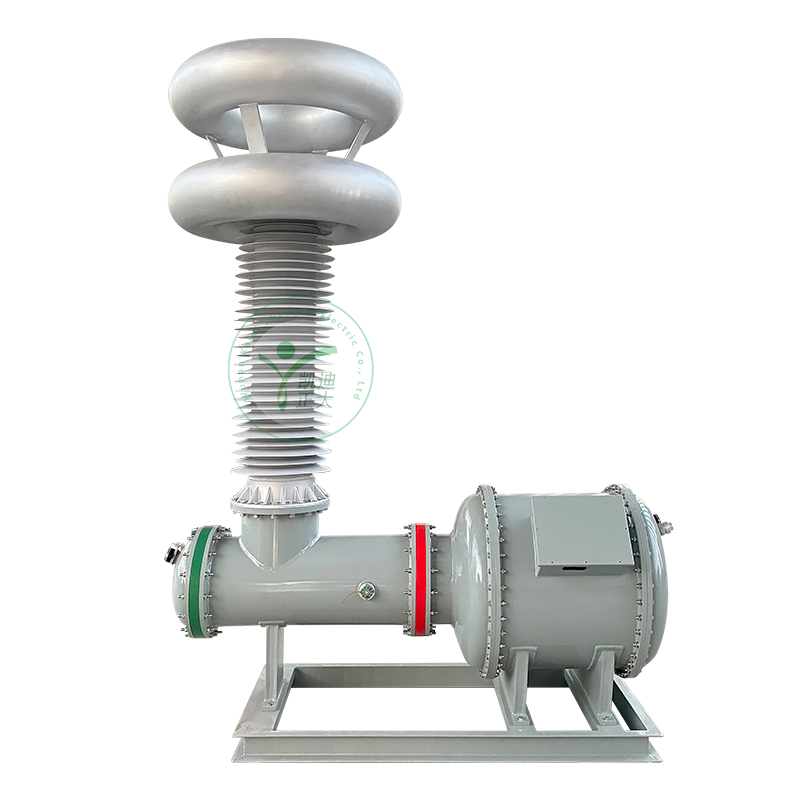

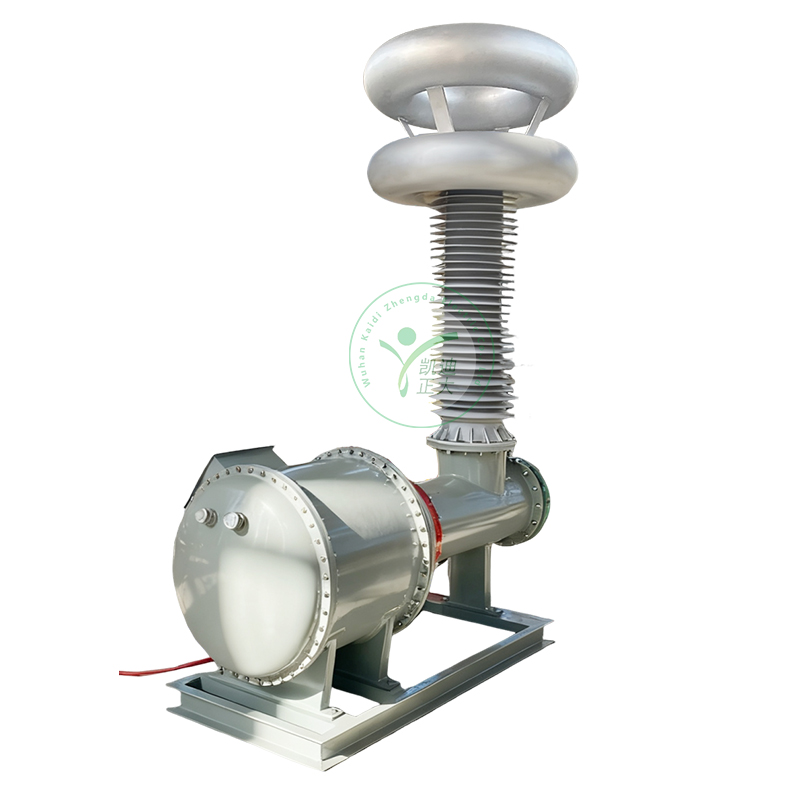

　　1、充氣無局放試驗變壓器 KDYDQW-50kVA/250kV

　　2、無局放調壓控制臺 TC-50kVA/0.38kV

　　3、隔離濾波變壓器 GLB-50kVA/400V

　　4、耦合電容器 內置OWF-250kV

　　5、無局放保護電阻 內置XR-250kV/2A

　　KDYDQW-50kVA/250kV/400V 1臺

　　額定容量：50kVA 輸入電壓：400V

　　輸出電壓：0—250kV 輸出電流：200mA

　　測量電壓：100V

　　系統局放量:≤5PC, 額定電壓下

　　測量精度：1.5%;

　　絕緣介質：SF6

　　尺寸：2180*900*2780mm，占地2180*900mm，總高2780mm

　　重量：總體854kg，其中本體822kg，均壓環32kg;

　　過流能力：在110%In額定電流持續運行1min工況情況下，過電流對試驗變壓器繞組均不應造成熱損壞和繞組變形

　　過壓能力：在110%Un額定電壓持續運行60s，不應造成試驗變壓器任何損壞

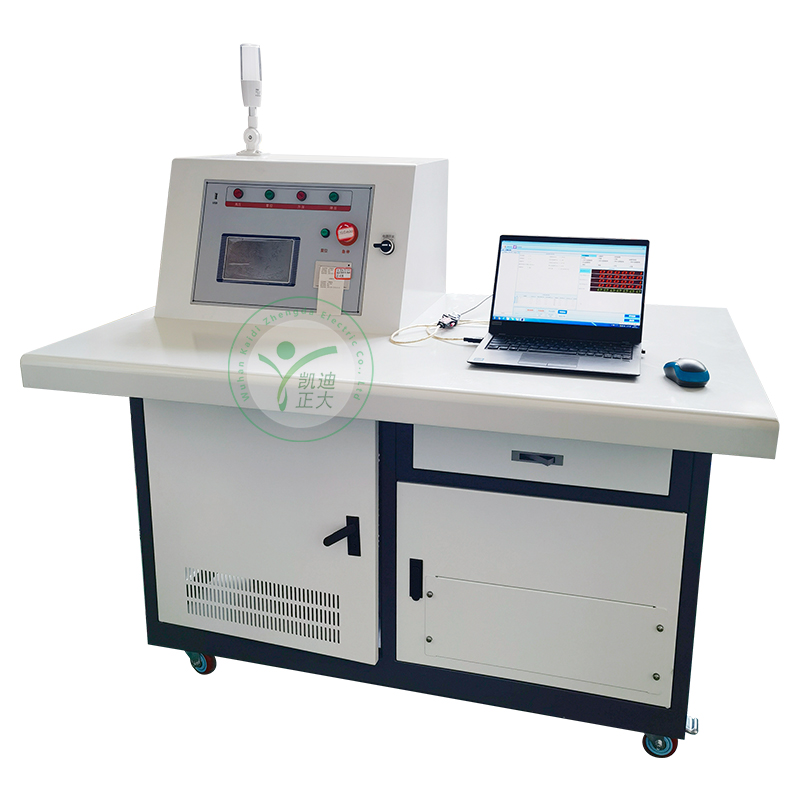

　　無局放調壓器操作臺：50kVA/380V

　　額定容量：50kVA

　　輸入電壓：AC 380V±10%,50hz;

　　輸出電流：125A

　　輸出電壓：0—430V

　　隔離濾波變壓器GLB--50kVA

　　隔離濾波裝置，可以有效摒除電源中存在的雜波及各種干撓。

　　輸入電壓：400V±10% 輸出電壓：400V±10%

　　額定容量：50kVA 空載損耗≤5%

　　阻抗電壓：≤5%

　　衰減效果：10kHZ-100kHZ≥ 20db，100kHZ-30MHZ≥ 60db

　　尺寸重量：長590mm*寬480mm*高630mm 。115kg

　　耦合電容器OWF-250kV

　　本裝置采用內置耦合電容器。在進行局部放電測量試驗時使用，內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到極低(<1pC)，為高精度測量提供保障。

　　額定電壓：250kV;

　　電容量：400PF;

　　局放量：≤5PC，包含在整套裝置中。

　　XR-250kV/2A無局放保護電阻

　　本裝置保護電阻采用內置限流電抗器。在試品擊穿短路時，能非常有效地限制短路電流的幅值和陡度。在頻繁進行耐壓試驗(擊穿風險存在)測試中，限流電抗器的可靠性和保護能力顯著更強，能有效保護昂貴的試驗變壓器不受損壞。同時，內置部件的設計消除了外部連接和雜散電容的影響，背景局放可做到很低(<1pC)，為高精度測量提供保障。

　　額定電壓：250kV;電流2A;

　　局放量：≤5PC，包含在整套裝置中
