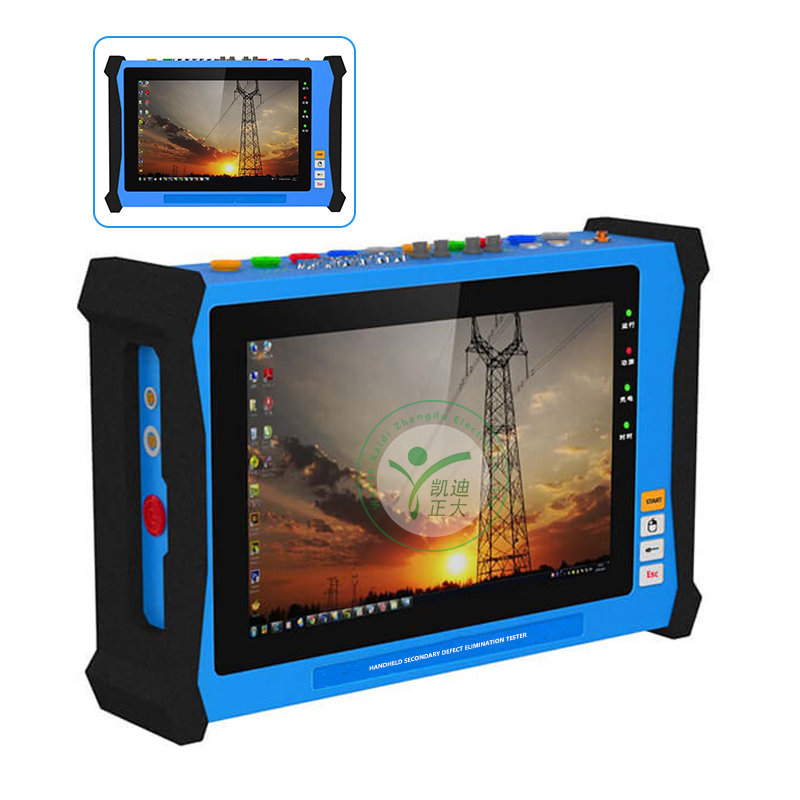

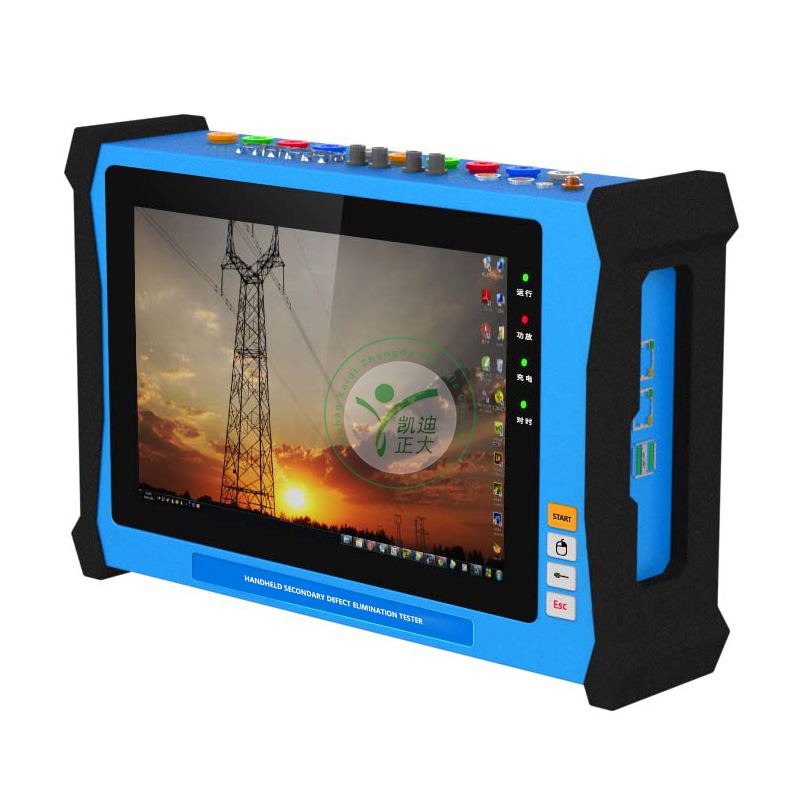

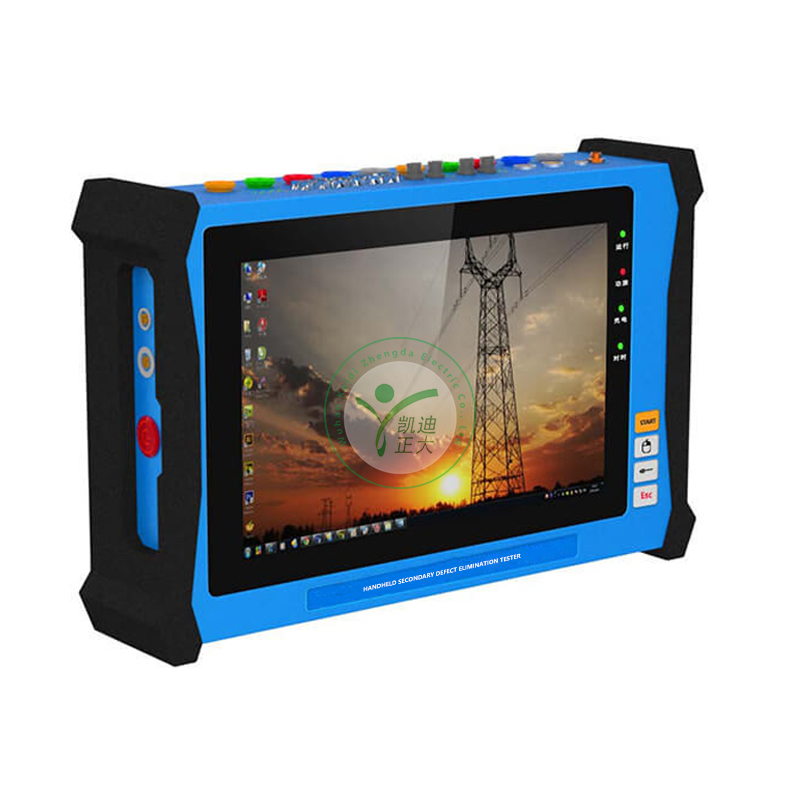

KDZD43 手持式二次消缺測試儀是一套遵循國內電力行業標準、自動化程度高的高端檢測設備。該設備運用的電源和數字電子技術，采用微型高精度電流和電壓放大器模塊，內置大容量鋰電池組供電，具有輸出精度高、體積小、重量輕等特點，儀器采用高清全觸屏操作，測試功能豐富，可適用于電網公司、發電廠、電建公司、保護裝置廠家、石油化工企業、軌道交通牽引供電系統等用戶電氣二次設備運維檢修調試工作。尤其適用于電力系統的配網自動化裝置的戶外檢修測試，可完成保護裝置的動作邏輯測試。


電流電壓輸出精度達 0.05%，波形光滑，穩定性好，滿足多種測試要求；
手持式設計，體積小，重量輕，整機重量3g，攜帶方便；
內部結構模塊化，多采用進口元器件，儀器輸出穩定可靠；
機箱結構及操作面板設計采用多個快捷功能鍵，操作簡便高效；
采用10.1寸高清電容觸摸屏，觸屏操作，操作方便快捷；
內置鋰電池組供電，并具有應急電池插口，可外接備用電池工作；也支持外接“充電寶”供電。
 三相10A電流持續輸出時間可大于4小時，待機時間大于10小時；
儀器采用嵌入式Linux操作系統，相比Windows CE操作系統，運行更穩定；
測試軟件模塊適應Linux操作環境，更適合于觸摸操作，參數輸入和各種控制功能簡單易用，方便快捷；
支持多種聯機方式，可通過RS232串口、RJ45以太網接口、無線WIFI三種方式控制測試儀；
電壓電流測試：可完成電力智能終端裝置的過流保護、零序電流保護、電壓保護等保護動作邏輯功能的檢測。手控試驗方式下，各路電壓電流的幅值、相位和頻率可以調整。
狀態序列測試：用戶自由定制的試驗方式，程序提供了50種測試狀態，所有狀態的電壓、電流的幅值、相位和頻率均可以由用戶自由設置，狀態之間的切換由時間控制、按鍵控制或開入接點控制。各狀態下兩對開出量的開合能自由控制，可用于模擬保護出口接點的動作情況，尤其方便于終端裝置的單體調試。
整組測試：提供相-地、相-相、序分量等輸入方式，能夠?qū)δM量的幅值、角度、相位和頻率任意設置。方便地對各種距離保護的阻抗動作特性進行測試；能夠模擬任何單相、兩相接地及三相短路等故障和距離、過流保護、零序保護及帶重合閘（包括檢同期、檢無壓）、后加速試驗；還能模擬永久性、轉換性、瞬時性故障。
諧波試驗：每個模擬量通道均可同時疊加直流和1-20諧波范圍內的各種諧波分量；
波形回放：能夠?qū)OMTRADE格式的故障錄波數據進行回放；
測試電壓、電流、時間、中間、三相不一致繼電器等各類直流型繼電器的動作值、返回值，以及靈敏角等。
具備模擬量、數字量以及 SV/GOOSE 數模混合輸出，滿足“模擬量+GOOSE”的保護裝置測試要求；
具備 ST 或 LC 光口的光功率測試功能；
豐富的保護測試功能，具備手動測試、狀態序列、諧波疊加、整組試驗、低周減載、低壓減載、距離、零序、過流、比率差動、諧波制動等繼電保護專項測試模塊；
異常工況處理能力強，具備電壓源短路、電流源開路、過熱及信號失真檢測報警；
采用低功耗設計，運用PWM溫度控制系統，實現儀器內部溫度控制；
具有自動升級功能，可直接使用U盤升級；
自動生成測試報告，通過U盤進行拷貝存檔。


交流電流
量程： 4×0~12A/相
準確度： (0A~0.2A)<士 0.1mA； (0.2A~12A)±0.05%
分辨力： 1mA
輸出功率 Pmax：4×12A/相≥20VA/相
電流上升下降時間： <100us
總諧波失真度： <0.1%(0.2A ~lmax)
頻率： 10Hz ~1kHz
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)
輸出時間： ≤12A，連續輸出
異常工況報警： 過熱、過載、失真、開路自動檢測并告警交流電壓
輸出范圍： 4×0~130V/相
準確度： (0v~4V)<±2mV; (4V~130V)±0.05%
分辨力： 10 mV (10V~130V)
輸出功率 Pmax：4×130V/相≥35VA/相
電壓上升下降時間： <100us
總諧波失真度： ≤0.1%(2V~130V)
頻率： 10Hz ~1kHz
幅頻特性： ≤+0.05%~+0.5%(10Hz~1kHz)
輸出時間： 額定條件下，連續輸出
異常工況報警： 過熱、過載、失真、短路自動檢測并告警
電流電壓同步誤差： ≤10us頻率
正弦信號： 10Hz~1000Hz；<1mHz (10Hz~450Hz)
準確度：<10mHz (450 Hz~1000Hz)
分辨力： 0.01Hz
輸出特性： 能疊加 2~21 次任意幅值<小于額定值諧波
相位
相角范圍： 0 到 359.99°
準確度： ±0.1°
分辨率： 0.01°直流電
輸出范圍： 4×0~10A/
相準確度： (0A~0.2A)<±1mA; (0.2A~10A)±0.5%
分辨力： 1mA直流電壓
輸出范圍： 4×150V/相
準確度： (0v~2V)<±2mV; (2V~150V)±0.2%
分辨力： (0v~10V)1mV , (10V~150V)10mV開入量
數量： 4 對
開入特性： 4 對開入接點自適應空節點或帶電位;帶電位接點翻轉電平20~250v (DC) 電氣隔離： 4 對開入電氣隔離開出量
數量： 4 對
類型： 4 對快速開出接點(響應時間<100us)
直流容量： Vmax: 300v (DC) /lmax: 0.3A
USB 接口 數量： 2 個
同步接口
GPS ：1 個， 內置 GPS 接收模塊
IRIG-B：1 個， ST 接口
電 B 碼/PPS 對時： 1 對對時， 1 對授時，鳳凰接線孔座

供電電源
輸入(AC)：100-240V~50-60Hz 1.5A
輸出(DC)：17V—5A
鋰電池供電： 內置大容量鋰電池組
外置電源供電： 支持外接“充電寶”電池組供電
HDMI 視頻接口
HDMI 視頻接口：1 個。可通過 HDMI 接口將裝置界面鏡像至投影中，方便裝置操作的 學習與智能變電站測試培訓
機械尺寸及重量
顯示屏： 10.1 寸電容液晶顯示屏(觸摸屏)
尺寸： 317mm *243mm*86mm (W×H×D)
重量： 3.0kg
