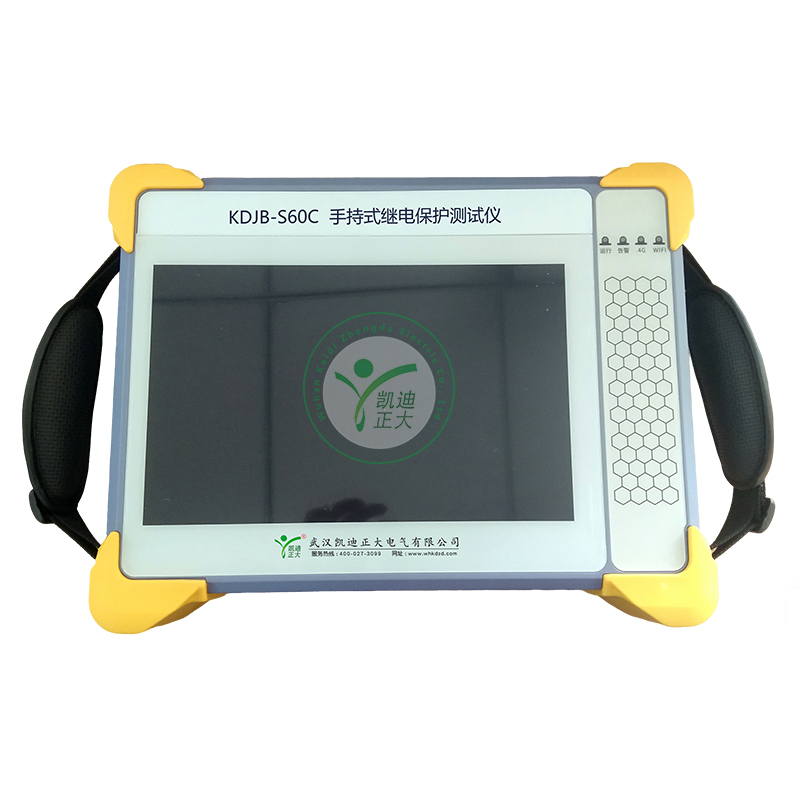

KDJB-S60C手持式繼電保護測試儀（6U6I）是在目前電力系統二次運維工作中輕調試重回路的大環境下自主研發的新一代手持式繼電保護測試儀產品，該產品采用先進的電源技術及微型模塊化處理技術，搭配高精度電流放大器和電壓放大器模塊，內置4G和無線WIFl模塊。適用于電力系統、發電廠、廠礦化工企業、送變電工程公司及繼電保護儀器生產廠家等用戶二次運維檢修調試工作。


1.測試功能豐富：
通用測試：手動試驗、狀態序列、交流采樣、繼電器測試、諧波。
功能測試：復壓過流、距離保護、零序保護、低周減載、低壓測試、同期測試。
既滿足主網及發電廠110kV及以上變電站保護及測控裝置的測試需求，又滿足配網FTU、DTU、TTU等終端裝置的測試需求。
2.測試儀采用先進的低功耗電路設計，既降低整機的發熱量，又大大提高續航能力，正常使用條件下續航可達8小時以上.
3.測試儀采用獨特的數字電子技術和功率電子技術，保證高穩定的電流和電壓輸出，輸出波形平滑，輸出精度高可達0.1%，穩定性好。

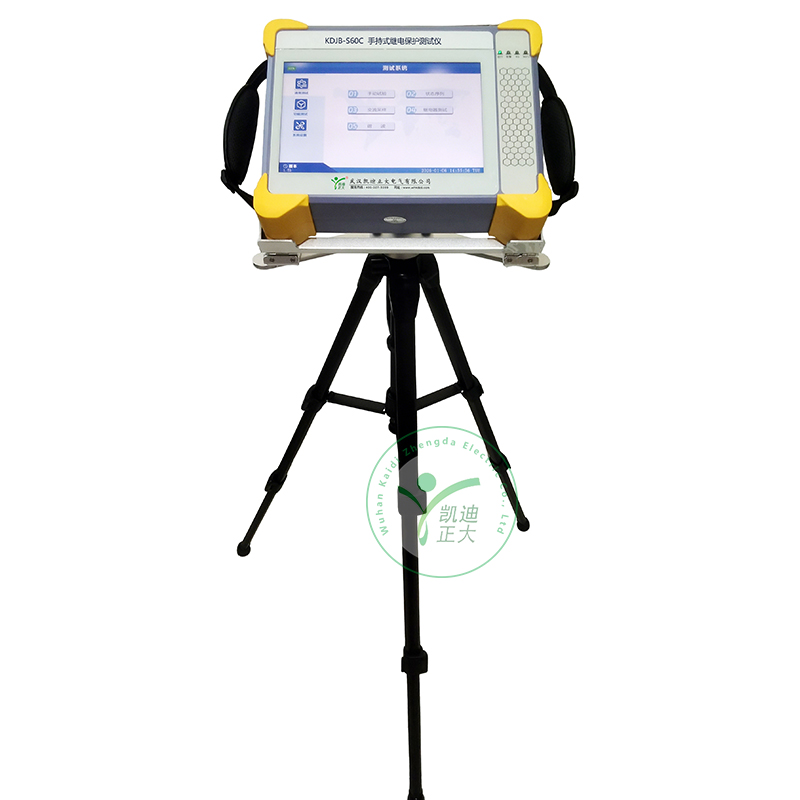

4.測試儀采用工業級10英寸OLED觸摸屏操作和顯示，具有良好的人機交互界面，簡單易用，快速測試。
5.測試儀自帶過熱、過載保護功能，保證用戶使用和被測設備安全。


 1.工作環境條件

 環境溫度：-10°C～+45°
 相對濕度：不大于90%
 大氣壓力：80kPa ～110kPa

 2.技術指標

項目		技術指標
產品型號		（6U6I）
電流輸出	輸出交流電流	6×15A或3×30A
	準確度	±2mA（0.2A~0.5A） ±0.1%±2mA(0.5A~ Imax)
	失真率與響應時間	0.5A~Imax：交流THD% ≤0.2%，過載自動檢測；上升下降時間小于100µs
	輸出直流電流	6×±15A
	準確度	±5mA（0.2A~1A） ±0.5%(1A~15A)
	帶載能力	≥60VA/相
	輸出時間	3A，連續；5A，90s；10A，20s；15A，10s
電壓輸出	輸出交流電壓	6×130V
	準確度	±4mV（0.2V~2V） ±0.1%±2mV(2V~Umax)
	失真率與響應時間	0.5V~ Umax：交流THD%≤0.2%，過載自動檢測；上升下降時間小于100µs
	輸出直流電壓	6×±175V
	準確度	±25mV（± 0.5V~5V） ±0.5%(± 5V~ Umax)
	帶載能力	≥30VA/相
	輸出時間	連續輸出
交流源輸出頻率		10-1000Hz，可模擬20次諧波 10~65Hz，誤差≤1mHz；65~450Hz，誤差≤10mHz；450~1000Hz，誤差≤20mHz
交流源輸出相位		0-360°連續可調；準確度誤差≤±0.2°
開關量		2DI 2DO
時間測量		測量范圍1ms~999.99s； 準確度±1ms（0.001～1s），±0.1%（1～999.999s）

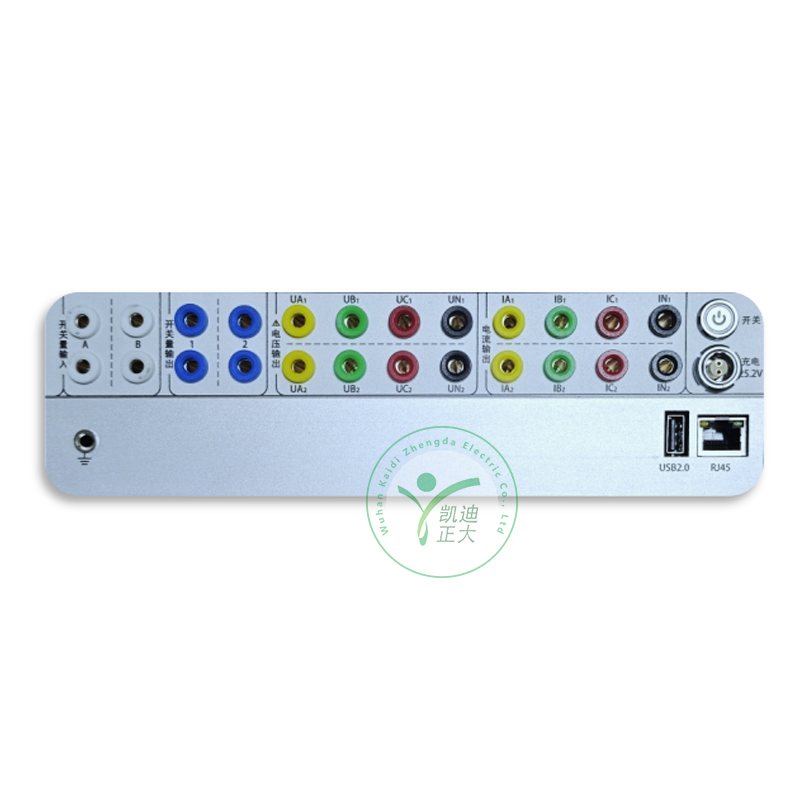

接口		1×USB；1×以太網口
工作電源		內置可充電鋰電池，19.8AH
充電器		DC 25.2V 3A
外形尺寸（長×寬×深）		310×240×80（mm）
重量（含電池）		4.6kg
