一機雙測，精準高效：探索變壓器直阻變比綜合測試儀

  在電力系統的日常運維與故障診斷中，變壓器作為電能轉換與分配的核心設備，其性能的穩定與可靠直接關系到整個電網的安全運行。傳統變壓器測試往往需要多臺設備、多次接線，過程繁瑣且效率有限。如今，隨著KDZR-ZH變壓器直阻變比綜合測試儀的出現，這一局面正被改變。該儀器集直流電阻測試與變比測試于一體，憑借其高度集成、智能高效、操作便捷等特點，已成為電力試驗領域的常用工具。

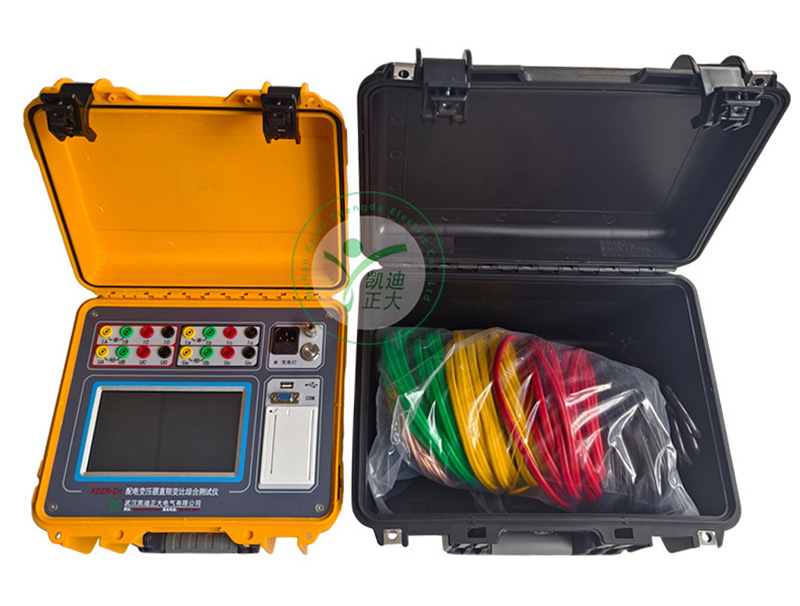

  KDZR-ZH變壓器直阻變比綜合測試儀通過一次接線，即可順序完成直流電阻測試與變比測試，簡化了現場操作流程，減少了設備切換和重復接線的時間與潛在錯誤。這不僅提升了測試效率，更降低了因頻繁操作帶來的安全風險，尤其適合搶修、巡檢等對時間要求嚴格的場合。

  在直流電阻測試方面，儀器設計極具人性化與智能化。它可自動識別并適應Yn型、Y型和△型等不同繞組連接方式，采用三相自動測試模式，自動計算并顯示三相不平衡率，幫助技術人員快速判斷繞組是否存在匝間短路、連接不良等缺陷。其輸出電流覆蓋從≤10mA到20A的寬廣范圍，最高20A的大電流輸出能力，能有效克服變壓器低壓線圈電阻小的測量難點，確保配網變壓器等設備得到準確評估。

  直流電阻測試的分檔細致，從20A檔至≤10mA檔，覆蓋了0.5mΩ到50kΩ的巨大跨度，準確度達±(讀數×0.2% + 2字)。這種寬量程與高精度的結合，使其能夠從容應對從大型電力變壓器到小型互感器等不同設備的繞組電阻測量。

  變比測試功能同樣強大而全面。它支持三相、單相乃至Z型變壓器的變比測量，同時擴展了PT（電壓互感器）與CT（電流互感器）的變比及極性測試功能。具有盲測功能，即便在不清楚變壓器繞組組別、接線方式的情況下，也能自動分析并得出結果，增強了現場應用的適應性與靈活性。

  變比測試的測量范圍從0.9直至10000，覆蓋了絕大多數變壓器的變比需求。其準確度根據量程進行智能分級，在常用區間（≤500）內可達±(讀數×0.1% + 2字)的高水平。精細的分辨率設置，確保了無論是細微差異還是宏大比值，都能被清晰、準確地捕捉和顯示。

  KDZR-ZH變壓器直阻變比綜合測試儀根植于其堅實的技術內核。在硬件架構上，它采用A7+M4雙核處理器架構。高性能A7核心確保人機交互與系統運行的流暢性，而實時性強的M4核心則專注保障測量精度與控制響應速度。二者協同工作，實現了操作流暢與測量精準的統一。

  軟件系統層面，儀器搭載*嵌入式Linux操作系統。該系統兼具高度的安全性、穩定性和易用性，為復雜測試邏輯的運行提供了強大的平臺支持，同時便于未來功能的擴展與升級。

  儀器配備工業級7寸大尺寸觸摸屏，界面采用清新簡約的設計風格，信息布局清晰合理。無論是參數設置、測試啟動還是結果查看，操作都直觀便捷，顯著降低了使用者的學習成本，提升了工作舒適度。

  為滿足復雜現場環境的需求，該測試儀在設計與擴展性上深思熟慮。它配備多種有線與無線通訊接口，方便與上位機、移動設備或其他智能終端進行數據交互與遠程控制，為構建數字化、網絡化的測試系統奠定了基礎。

  供電方式充分考慮了現場工作的機動性。儀器內置大容量鋰電池組，并配有充電模塊，用戶可直接使用市電AC220V為儀器充電。這種設計使其徹底擺脫了對現場交流電源的依賴，尤其適用于無源或野外作業環境，體現了便攜與自主。

  其物理設計也頗為考究。整機重量約6.5kg，尺寸緊湊（318×280×204mm），堅固耐用。工作溫度范圍寬達-10℃～50℃，且能在濕度≤90%的環境下正常運行，展現出環境適應能力，足以應對從炎夏到寒冬的各種戶外挑戰。
