串聯諧振試驗設備現場演示紀實

　　近日，湖北某泵業有限公司技術團隊一行到訪武漢凱迪正大電氣有限公司，針對電力設備預防性試驗中的設備——變頻諧振耐壓試驗裝置，開展了現場演示與答疑解惑。本次交流圍繞凱迪正大 KDXZ-108/108 變頻諧振耐壓試驗裝置展開，通過實物展示、操作演示與理論講解相結合的方式，全面展現了該設備在高壓試驗中的安全性、高效性與可靠性。

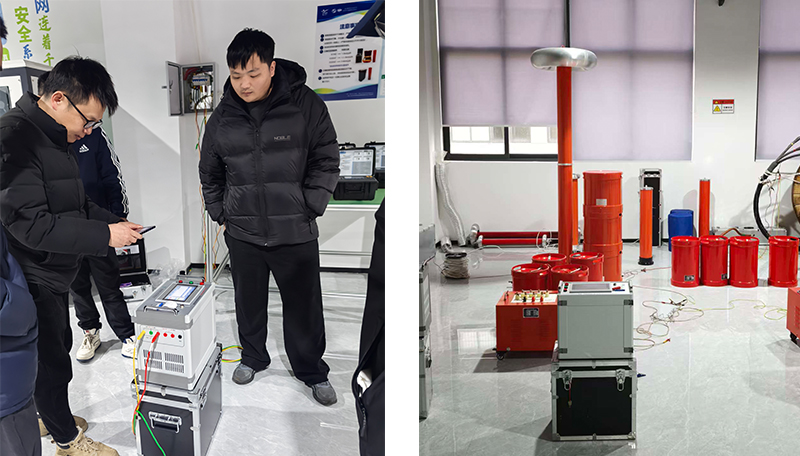

　　在凱迪正大高壓電氣試驗車間，一套KDXZ-108/108變頻諧振試驗裝置嚴陣以待。凱迪正大技術人員首先從設備結構入手，介紹了該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器四大模塊組成，具備體積小、重量輕、輸出波形好、安全防護全面等特點。

　　凱迪正大諧振耐壓試驗裝與傳統工頻試驗變壓器相比，串聯諧振裝置通過電抗器與被試品電容諧振產生高電壓，所需電源容量僅為試驗容量的1/Q，大大降低了電源負擔，也減輕了設備重量。單件電抗器重量不超過40kg，非常適合現場流動試驗。

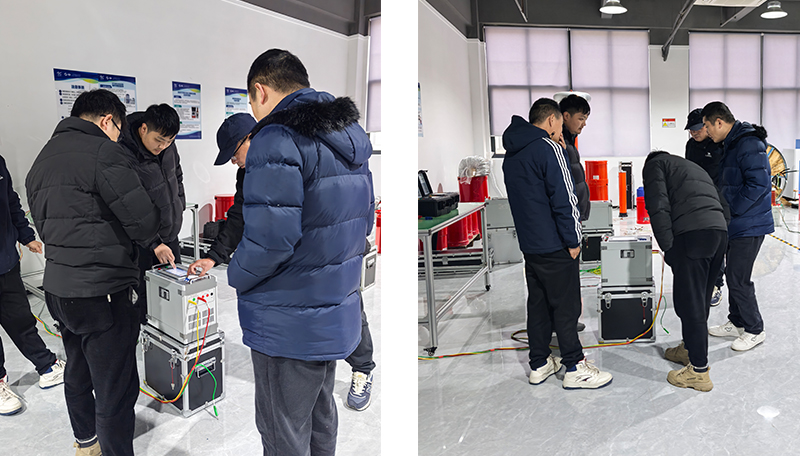

　　現場演示了設備接線與操作流程。從電源接入、接地檢查到參數設置：

　　安全第一：演示前再次強調“所有接線端子可能帶電”，必須確保接地可靠、操作人員穿戴絕緣防護用具。

　　智能操作：通過觸摸屏設置試驗參數，包括起始頻率、終止頻率、試驗電壓、耐壓時間等。設備支持全自動、手動、半自動三種模式，適應不同試驗場景。

　　諧振點查找：設備自動掃頻，實時顯示頻率-電壓曲線，精準定位諧振點，避免人工調諧誤差。

　　結合泵業公司電力設備多為10kV–35kV變壓器、電纜及開關柜的特點，凱迪正大重點展示了設備在以下試驗中的應用：

　　電纜交流耐壓試驗：針對10kV/300mm²電纜(最長2km)和35kV電纜(最長1km)，設備可通過多臺電抗器并聯或串聯，靈活匹配不同電容負載，輸出純凈正弦波電壓，有效檢測絕緣缺陷。

　　變壓器耐壓試驗：針對35kV及以下變壓器，設備可在45–65Hz頻率范圍內進行耐壓試驗，避免工頻試驗對繞組的潛在損傷。

　　系統適應性：設備內置過壓、過流、閃絡保護等多重安全機制，在試品擊穿時能瞬間降壓，避免故障擴大。

　　本次現場交流不僅展示了KDXZ-108/108變頻諧振試驗裝置的技術優勢，也體現了凱迪正大在電力試驗設備領域的專業積累與服務理念。武漢凱迪正大電氣有限公司始終秉持“安全、精準、高效”的產品理念，致力于為電力行業用戶提供可靠的試驗解決方案。
