近日，武漢凱迪正大電氣有限公司生產的540KVA/270KV變頻串聯諧振成套試驗裝置，在生產車間順利完成全部出廠試驗，即將發往東歐國家摩爾多瓦。
主要適用對象： 一是針對110kV/630mm²高壓電纜，長度0.8km，電容量≤0.16μF的交流耐壓試驗。在此類長距離電纜的安裝后或運行維護中，須進行耐壓測試以檢驗其絕緣強度。該裝置能在30-300Hz的頻率范圍內輸出128kV的試驗電壓，滿足國際標準要求。
二是用于110kV GIS（氣體絕緣組合電器）的交流耐壓試驗，最高試驗電壓可達265kV。該裝置能有效發現GIS內部存在的絕緣缺陷，如自由導電顆粒、安裝錯誤或絕緣子裂紋等，防患于未然。
核心性能參數如下： 系統總?cè)萘浚?40kVA，提供了強大的功率輸出保障。
最高輸出電壓：270kV，足以覆蓋110kV等級設備的高標準試驗電壓需求。
輸出電流：2A，確保在容性負載上能建立并維持穩定的高電壓。
頻率調節：范圍30-300Hz，分辨率高達0.01Hz，實現了精準的諧振點追蹤。
波形質量：輸出電壓波形為正弦波，畸變率≤0.5%，確保試驗結果的準確性。
系統品質因數(Q值)：≥30，意味著系統效率高，所需電源容量相對較小，節能且對電網影響小。
測量與控制：系統測量精度為1.0級，具備大屏幕顯示，可實時監控輸出電壓、頻率、電流等關鍵參數，并支持試驗參數設置、數據打印及過壓、過流、過熱、閃絡等多重保護功能。

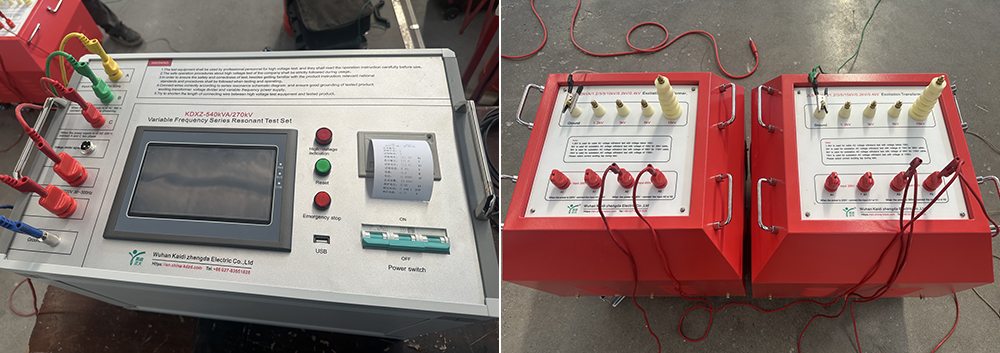

變頻控制電源 ：作為系統的“大腦和心臟”，它將工頻380V電源轉換為頻率和電壓均可調的正弦波電源。采用高性能微機控制，具備手動、自動調諧、自動試驗三種模式，操作靈活便捷。
勵磁變壓器 ：作為能量傳遞與隔離的關鍵部件，它將變頻電源輸出的電壓提升至電抗器所需的工作電壓。采用H級絕緣干式結構，內置屏蔽和過電壓保護，安全可靠。
高壓電抗器：這是產生高電壓的核心元件。電抗器通過靈活的串并聯組合，可以適應不同電壓等級和電容量的試品要求，實現諧振頻率的匹配。干式設計，重量輕，便于現場搬運和組合。
電容分壓器 ：作為系統的“眼睛”，它負責精確測量高達270kV的試驗電壓，分壓比1000:1，精度達交流有效值1.0級，為控制系統提供準確的電壓反饋信號。
全面的出廠檢驗： 對變頻電源，進行了絕緣電阻測試、2000V/1分鐘的耐壓試驗以及滿負荷下的溫升試驗（要求溫升≤45K），驗證其絕緣強度與持續運行能力。
對勵磁變壓器，執行了直流電阻、變比、空載損耗、短路阻抗、絕緣電阻等一系列電氣性能測試，并在額定容量下進行了60分鐘的溫升試驗（溫升≤65K）。
對高壓電抗器，同樣進行了直流電阻、電感量測量、交流耐壓試驗以及額定容量下60分鐘的溫升考核（溫升≤65K）。

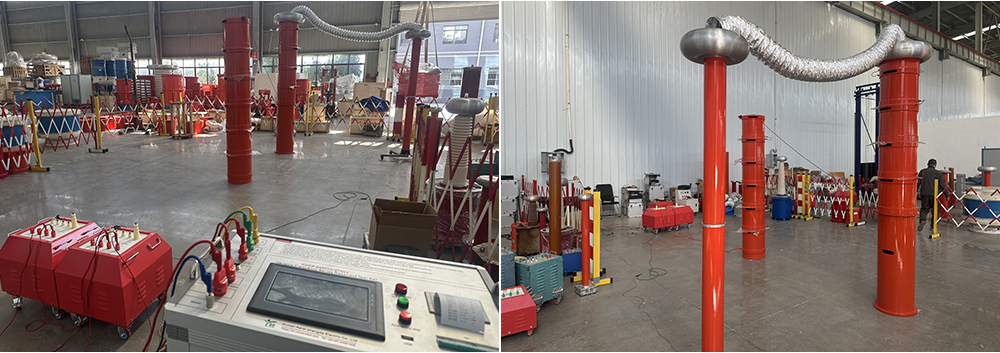

耐壓能力驗證：在1.1倍額定電壓下，持續加壓1分鐘，考核整套系統在極限電壓下的絕緣穩定性。
保護功能模擬：進行了模擬短路試驗，在0.5、0.8、1.0倍額定電壓下突發短路3次，檢驗系統的快速保護機制是否能可靠動作，確保設備和人員安全。
運行狀態評估：在整個系統運行過程中，確認其運行噪音低于60dB，滿足環保要求。
整個出廠實驗過程有條不紊，數據記錄詳實。所有測試項目均一次性通過，各項性能指標符合甚至優于技術協議與國家/國際標準（如GB/T16927, IEC358等）的規定。實驗的成功，標志著該套設備已經完全具備了發貨和現場投運的條件。
