變壓器介質損耗測試儀的工作原理與應用

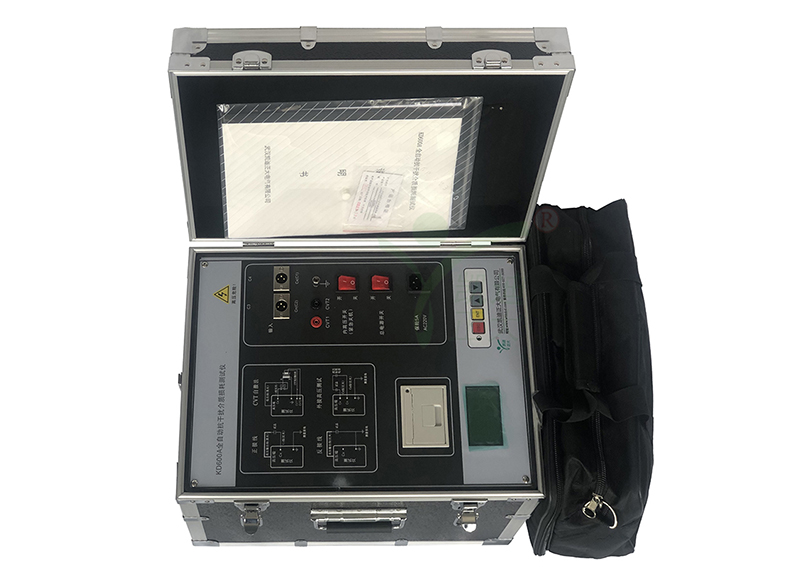

  KD600A全自動變壓器介質損耗測試儀能夠精確測量變壓器絕緣材料的介質損耗角正切值（tanδ）和電容量，評估變壓器絕緣狀態。

  KD600A介質損耗測試儀核心功能在于測量介質損耗角正切值和電容容量。介質損耗角正切值表示在交流電壓作用下，絕緣材料中能量損失的大小，是評價絕緣材料性能的重要指標。

  在交流電壓作用下，電介質會消耗部分電能并將其轉化為熱能產生損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。

  tgδ值是衡量電介質損耗的關鍵參數。一臺正常的變壓器絕緣系統，其介質損耗值維持在較低水平。而當絕緣出現老化、受潮或污染時，tanδ值會明顯上升。

  KD600A還能測量電容量變化，電容量的異常增大可能表示絕緣受潮，而減小則可能暗示絕緣老化。這種雙重檢測指標使儀器不僅能反映絕緣的整體狀況，還能輔助定位絕緣缺陷的位置和類型。

  在電力系統中，介質損耗測試儀的應用范圍廣泛。對于變壓器而言，介質損耗測試能夠有效檢測出繞組絕緣的整體受潮、劣化及局部缺陷。變壓器油的質量監測同樣重要，專門的變壓器油介質損耗檢測儀為此類檢測提供了便利。

  這種儀器用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）。互感器、套管、電容器、避雷器等設備的介損測量同樣是衡量其絕緣性能的基本方法。這些設備在長期運行中承受電場、溫度和機械振動的綜合作用，絕緣性能會逐漸下降，而介質損耗測試恰好能捕捉到這種漸進式的絕緣劣化。

  介質損耗測試儀的技術原理經歷了從傳統電橋到現代智能化測量的演進。

  早期采用高壓電橋法，通過電橋平衡原理測量介質損耗角正切值和電容量。現代儀器則突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機和現代化電子技術進行自動頻率變換、模/數轉換和數據運算。儀器內部包含一路標準回路和一路測試回路。標準回路由內置高穩定度標準電容器與標準電阻網絡組成，測試回路則連接被試品。通過實時采集標準回路電流與被試回路電流的幅值及相位差，儀器計算出被測試品的電容值和介質損耗值。為應對變電站等強電磁干擾環境，現代介質損耗測試儀還采用了變頻抗干擾技術，自動濾除50Hz工頻干擾，保證在強干擾環境下仍能獲得準確的測量結果。

  為適應不同現場條件和設備類型的測試需求，介質損耗測試儀提供了多種測量方法。正接線法適用于被試品兩端都不接地的情況，測量時UH端為高電壓。反接線法用于被試品一端接地的情況。此時IX端為高電壓。

  自激法專門針對電容式電壓互感器（CVT）試驗困難的特點。無需外接標準電容器、調壓器，使得測試非常簡單可靠。外施高壓法則在試品電容量較大，需要更高測試電壓時使用。不使用儀器內部高壓變壓器，而外接高壓裝置進行測量。這種靈活多樣的測量方式使介質損耗測試儀能夠適應從實驗室到現場的各種測試環境，滿足不同設備的特殊測試需求。

  現代介質損耗測試儀已經發展成為高度集成化、智能化的測量系統。與傳統儀器相比，現代儀器具有操作簡單、中文顯示、使用方便、無需換算、自帶高壓，抗干擾能力強，測試時間短等優點。內部采用計算機數字化實時采集方法，對數以萬計的采樣數據處理后進行矢量運算，測量結果更加可靠準確。

  儀器還配備了全觸摸液晶顯示器，超大全圖形操作界面，使測量過程清晰明了。操作人員不需要額外的專業培訓就能使用。數據存儲和輸出功能也得到增強，內部配備有日歷芯片和大容量存儲器，能隨時保存檢測結果，并通過U盤或計算機接口導出數據。集成化設計使儀器內附標準電容器和高壓電源，便于現場測試，減少現場接線，提高了工作效率。
