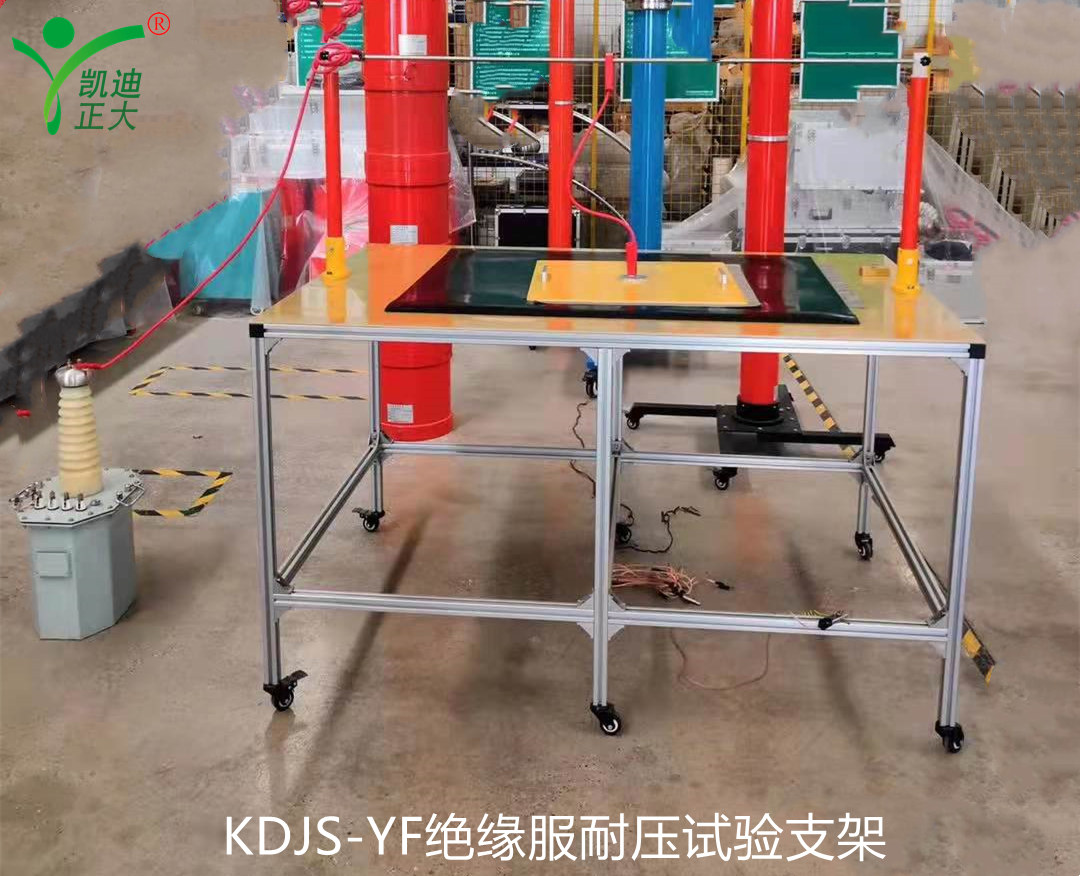

工器具多功能試驗平臺整個試驗桌采用絕緣材料

　　1、小型工器具多功能試驗平臺整個試驗桌采用絕緣材料，能耐受220kV以上耐受電壓;小型工器具多功能試驗平臺(桌，長-寬-高：1600mm-850mm-800mm)，四條腿下部裝有可剎車萬向輪，可自由移動。試驗桌上下分兩層，上下層所留孔洞相同并且相對應。

　　2、小型工器具多功能試驗平臺(桌)四角的邊沿、中部和中心上預留9個孔洞，孔洞布局：(孔洞大小需要考慮常規絕緣桿接頭大小是否可以穿入孔洞)及一個偏中心點的接地極孔洞，整個試驗桌分上下兩層，兩層之間距離500mm，兩層孔洞上下相對應并且相同，用以安插固定試驗用的絕緣桿，孔洞下方設置絕緣抱箍，用以調節絕緣桿試驗用長短高度;在桌面邊沿下邊有多個絕緣桿收納抱箍。

　　3、上層桌面需要兩塊大小相同，能幾乎覆蓋桌面的絕緣板(每塊絕緣板有2個孔洞);下層桌面安裝溫濕度顯示，具備溫、濕度監測，制作一個不影響預留孔洞位置的收件箱，以方便收納絕緣桿及其他附件。

　　4、偏中心點的接地極孔洞，接地極固定在圓孔里，接地極上表面與絕緣材料面平齊或稍微突出即可，接地極下端突出桌面已下20厘米，裝設一塊可自由拆卸的泄漏電流表(量程：5mA)，泄漏電流表另一頭連接接地線;接地極需要牢固可靠，并配置標準的5米接地線及接線線夾。

　　5、泄漏電流表，兩邊具備連接導線用(有相應的啟動泄漏電流表的表頭掛鉤)，在本套設備不用的時候，可以拆卸至500kV智能工具試驗系統用。(比如在打220kV絕緣斗臂車的耐壓過程中，需要檢測絕緣斗臂車的泄漏電流)

　　6、一根0.7+1.6米長兩節組裝的絕緣桿，絕緣桿導電部分固定連接一根2米長的導線并在導線另一頭自帶試驗夾鉗;不用的時候，絕緣桿正常收納咔在長邊下邊沿上做的兩個絕緣固定卡箍內，做耐壓試驗時，絕緣桿直立咔在長邊角邊沿上任意一處預留抱箍中;

　　7、配置一個80cm*40cm*40cm金屬器皿，長邊帶把手耳朵，中間帶一根絕緣桿，具備手提;用于核相器連接導線、絕緣手工工具絕緣強度試驗;

　　8、配置一根金屬芯棒和一個和自由拆卸的穿芯金屬鐵塊，金屬鐵塊四邊帶軟力彈簧，彈簧一頭焊接一個金屬圓片;用于絕緣罩交流耐壓試驗;

　　9、配置長70mm、寬30mm的金屬極板4塊;用于絕緣隔板、絕緣墊等平面型絕緣試品交流耐壓試驗;

　　10、驗電器抗干擾、防短路專用電極，Φ50的環直徑D(mm)：550，環電極;球直徑d(mm)：60，球電極，球電極金屬桿長度0.8米;

　　11、配置4根0.7+1.6米絕緣桿長兩節組裝的絕緣桿，全部絕緣桿兩頭分別為一公一母螺旋紋組合頭，最好用絕緣材料制作，可以自由組合長度，桿頭配爪型(5個)、圓弧托型(5個)、鉤型(5個)，桿頭與桿通過螺旋可以拆卸，可以自由抓取驗電器和球電極金屬桿電極;
