KDZD5520工頻無局放交聯高壓電纜油水終端

　　CT-120油水終端是我公司在KDZD5520工頻無局放交流耐壓試驗系統總結了大量的現場試驗經驗的基礎上，自行開發、設計的一種35kV及以下交聯電纜4U0工頻耐壓和雷電沖擊電壓試驗的簡易試驗終端。它由高性能透明絕緣管、電纜端頭固定機構法蘭、高壓防暈屏蔽罩、電纜根部密封固定和放(進)水閥門組成，整機為落地式。性能優越，使用方便、安全可靠。

　　KDZD5520工頻無局放試驗系統：150kW無局放電源用于110kV-120MVA主變感應耐壓試驗方案

　　局放水平： 100kV時，小于2pC  ；工頻耐壓：120kV；擊耐壓：250kV；形 式： 落地式

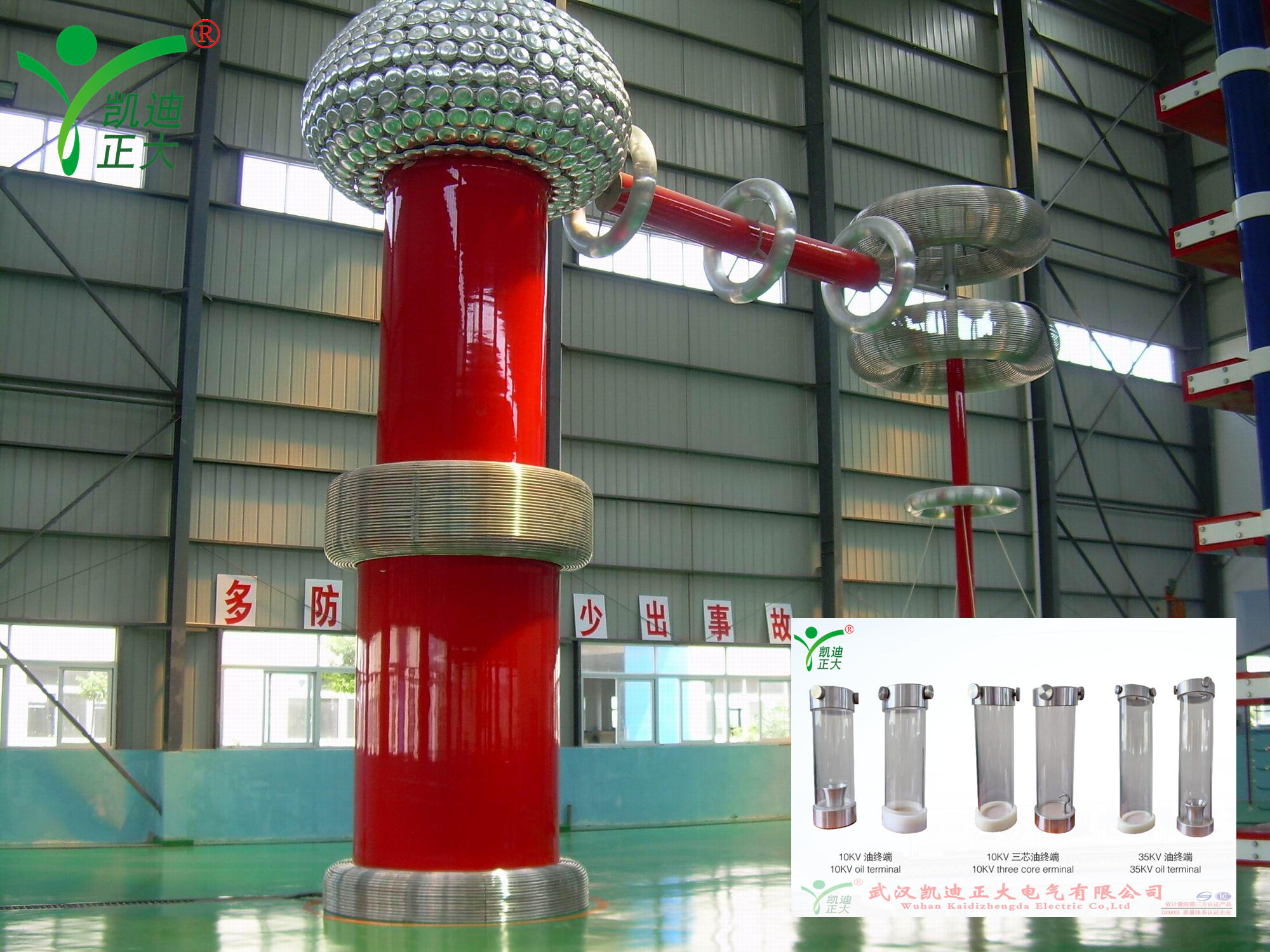

　　KDZD5520工頻無局放耐壓試驗系統外形

　　KDZD5520工頻交流無局放試驗系統操作步驟

　　在油水終端的使用過程中，按照如下步驟進行安裝和試驗：根據有機玻璃管的長度，將電纜的外半導電屏蔽層剝?nèi)?，剝切長度應比有機玻璃管短100-120mm。試品電纜在插入有機玻璃管前，盡量校直，以便于安裝。電纜端頭剝?nèi)ゼs25-30mm的絕緣層和內半導體屏蔽層。 在作好上述準備工作之后，將電纜由終端的尾部法蘭盤處慢慢插入終端，并使電纜的導線部分穿過上端法蘭的固定孔，再用專用卡扣將電纜固定在上法蘭蓋上。安裝好的試驗終端，應使被試電纜的外半導體屏蔽層的根部切口高出試驗終端下法蘭盤100-120mm。在完成上述安裝過程后，把終端由水平轉升至垂直狀態，并加以固定。 若需進行4U0工頻耐壓試驗，則將耐壓水平大于40kV的變壓器油注入終端內，油面應比終端低150mm左右。將終端下部法蘭盤上的進水龍頭與附近的自來水龍頭連接，確定自來水的壓力應大于1kg。打開自來水龍頭閥門，讓自來水壓入終端下部，其水面沒過電纜外半導體屏蔽層30-35mm。在完成上述工序后，即可進行電纜的工頻耐壓試驗了。若需進行雷電沖擊試驗，則只需加入自來水即可。

　　注意：終端下法蘭與試品電纜的水密封，采用專用的泡沫塑料墊層，墊層的孔徑須與被試電纜的外半導體屏蔽層直徑相匹配。在裁剪泡沫塑料孔徑時，使其孔徑應小于電纜的外半導體屏蔽層直徑，才能保證密封性能。
