湖南三電SF6氣體密度繼電器使用技術特點

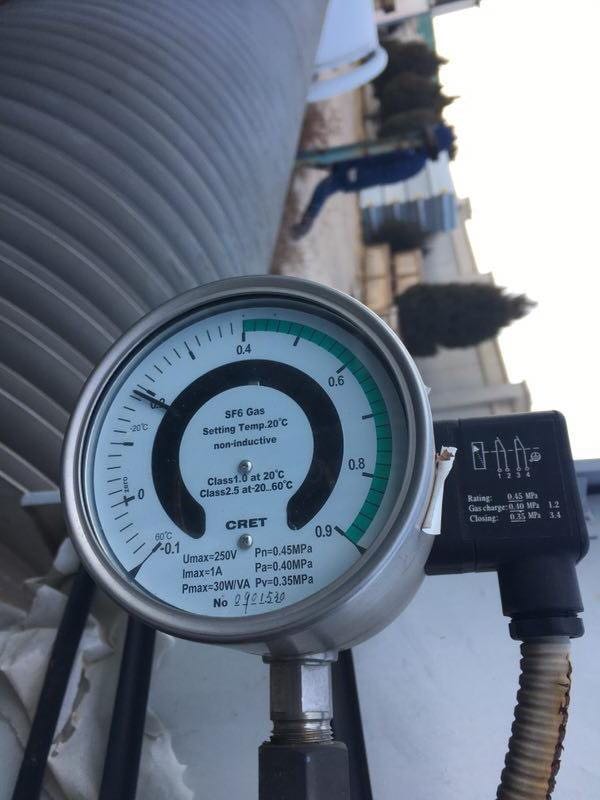

SF6密度繼電器(以下簡稱繼電器)，主要用于控制和監視密封容器中SF6氣體的密度。一般應用在高壓開關、中壓開關、氣體絕緣設備（GIS）、變壓器和互感器上，且適合戶外惡劣的環境。湖南三電公司選擇SF6密度繼電器特點：全不銹鋼外殼，防水防腐性能好，且外型美觀。感溫元件采用進口材料，性能穩定，一致性好。控制一體。充有硅油，耐振動，耐沖擊。觸點裝置為磁助式、高性能電接點。規格齊全。

湖南電力電瓷電氣SF6密度繼電器說明

1、例如繼電器二組接點：額定壓力0.6Mpa，補氣（報警）值0.52Mpa，閉鎖值0.50Mpa。接線端1、2：補氣（報警）。接線端3、4：閉鎖。

2、例如繼電器三組接點：額定壓力0.6Mpa，超壓值0.65 Mpa，補氣（報警）值0.52Mpa，閉鎖值0.50Mpa。接線端1、2：補氣（報警）。接線端3、4：閉鎖。接線端5、6：超壓。

SF6密度繼電器安裝

·將繼電器上M20 X 1.5-6g 外螺紋，加上密封平墊，旋緊在SF6設備管路的螺孔上，旋緊保證密封。注意繼電器須垂直安裝，安裝時需用工具上緊，嚴禁用旋轉表殼的方式上緊。

·繼電器若為注油防振型，需將注油口螺釘放松1～2圈，使繼電器內腔與大氣相通。

·安裝電纜時，應將電纜出線口的壓緊螺母擰緊，并確認密封圈將電纜護套夾緊，以免電纜松動，并有效防止水流等液體的滲入。電纜口最大通徑φ12mm，最大導線截面1.5mm2。

·繼電器外型及安裝尺寸參見附圖。

SF6密度繼電器使用和維護注意

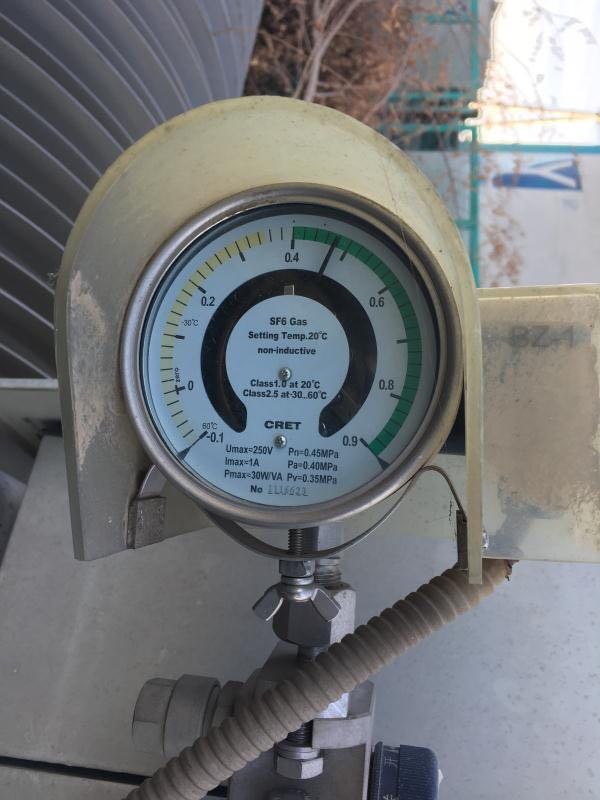

·繼電器應垂直安裝，上方最好能加裝遮雨罩。

·繼電器安裝部位應能真實地反映設備內SF6氣體溫度。

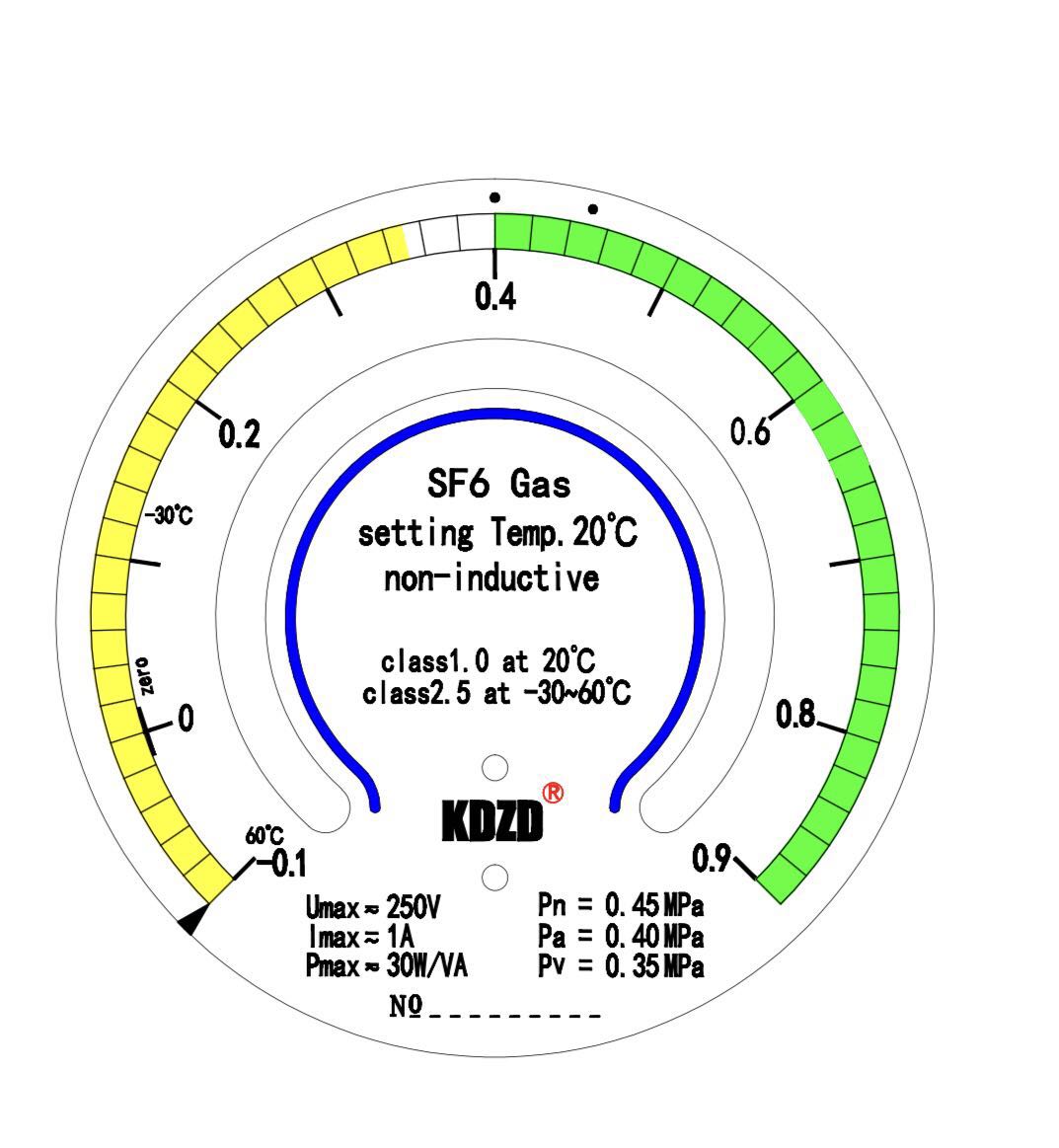

·因溫度補償的原因，未充氣時，當環境溫度為20℃時，指針在零位，當環境溫度高于20℃時，指針在零位偏下；當環境溫度低于20℃時，指針在零位偏上。

·本產品屬計量儀器，故應作定期檢查，期限一般為兩年。
