KD2571B接地電壓如何測量

在使用凱迪正大KD2571B接地電阻測試儀時，應注意哪些？

1、測量前請確認測試線插頭已幾乎插入儀表對應接口，未幾乎插入或接觸不良，可能造成測量值出現誤差。

2、KD2571B儀表不能用于商用電源電壓的測量，特殊情況需要測量，只能用V、E接口連接測量，不能在H、S接口短接的情況下測量商用電源電壓，否則在斷路器的接地回路中測量電壓，斷路器可能啟動。

3、接地電壓測量時，請勿在測量接口間施加超過600V的電壓。

4、接地電壓測量時，請勿觸摸被測量裸露導體，以免觸電。

輔助接地棒、測試線都連接好后，將功能按鍵U轉換電壓檔， LCD顯示對地電壓值，被測對地電壓不能超過600V。

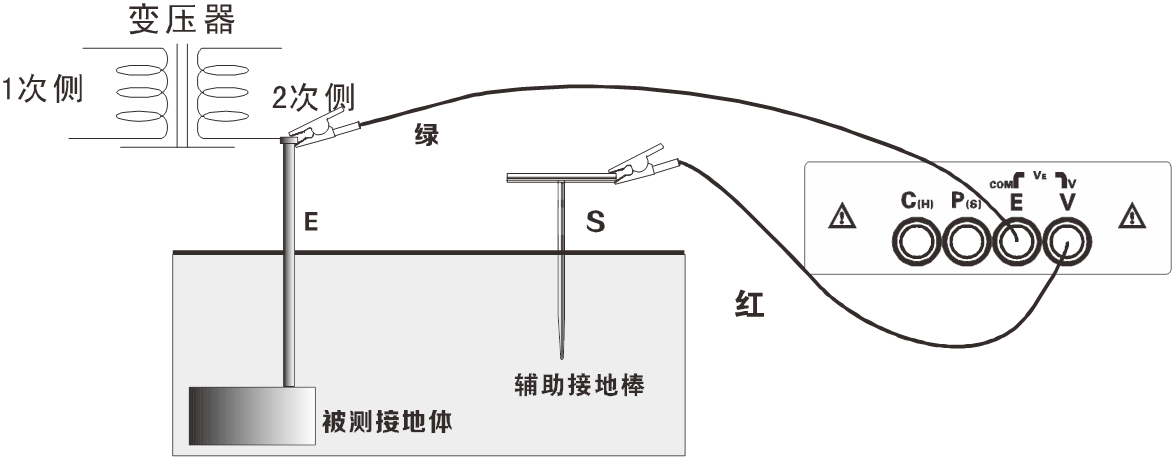

一般情況下，測量接地電壓，只連接V、E接口的對應測試線即可。如圖示：

使用KD2571B特別需要注意的是在測量接地電阻時，先確認對地電壓值須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測量。
