《2018產品選型手冊開始發行了》電纜，線路測試系統

上次給大家介紹了KDZD3099遠紅外絕緣子故障偵側儀和KD-212電纜故障綜合測試儀，今天給大家介紹的主角分別是KD-212系列帶電電纜識別儀和KD-215電纜故障脈沖定點裝置

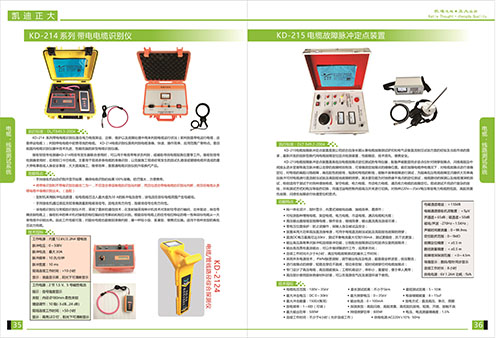

首先來介紹KD-214系列帶電電纜識別儀是電力電纜駕駛設，遷移，維護以及故障處理中用來判別電纜準確，快速，操作簡單，應用范圍廣等特點。是目前國內電纜識別儀器中技術高新，性能優越的新型電纜識別儀器。接收鉗信號檢測器KD-214同信號發生器聯合使用時，可以用于電纜帶電狀態判別，或輔助尋找電纜短路位置等工作，接收鉗信號檢測器使用時，應用鉗口卡住電纜。主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工，維修效率，是普通電纜識別儀的升級換代產品。

KD-214系列帶電電纜識別儀手持接收機自動識別并顯示結果，確保電纜電纜識別結果100%準確，輕巧強大，方便攜帶。將帶電識別和不帶電識別功能合二為一，不僅適合停運電纜的識別與判斷，而且也適合帶電電纜的識別與判斷，將目標電纜從多根電纜中準確識別出來（選配），發射機采用脈沖電流原理，給電纜線芯注入最大值30A的脈沖電流信號，該電流在目標電纜周圍產生電磁場。手持接收機通過感應夾鉗準確測量到電磁場信號。因為電流有方向性，故磁場信號也有方向性，該電纜識別儀與常規的識別儀不同，采用最新的通信技術，在發射端采用單機片技術對發射信號進行編碼，功率驅動，將信號耦合到電纜上；接收機中的單機片對接收的相位編碼信號解碼和相位識別，根據目標電纜上的信號相位特征的少有將一性將目標電纜從大一束電纜識別出來，因此工作性能可靠，對超長電纜也能做到準確判別，是一種輕小型，緊湊型，便攜式儀器。適用于各類型的高低壓動力電纜。

接下來介紹KD-215電纜故障脈沖定點裝置，KDO-215電纜故障脈沖定點裝置是我公司結合自身長期從事電纜故障測試研究和電氣設備直流耐壓試驗方面的經驗及當前市場的需求，最新開發的創新型換代純故障定位定點檢測裝置，性能穩定，技術領先，便攜安全。

KD-215電纜故障脈沖定點裝置是高低壓電纜故障點定位測試的專用儀器，配備聲磁數顯同步定點儀針對燒穿故障點，閃絡高阻及中間接頭進水受潮等高壓脈沖難以擊穿的故障特別有效，可以準確測定故障點精確位置，能在故障電纜停電情況下，對電纜故障點進行準確定位，對電纜的高阻閃絡故障，高低阻性接地，短路和電纜的斷線，接觸不良等故障進行測試，為超高低壓電纜故障點提供大功率高壓脈沖可對電纜進行直流耐壓試驗及高阻接地故障的燒穿。其主要功能為對地絕緣不良點的定位測試，線纜路徑的探測以及線纜埋深的測試，特別適合用于測試方式和電壓等級的切換，均通過弱電控制內部高壓開關進行切換。對各種220V-35KV的電壓等級電力電纜的低阻，高阻泄漏性故障，閃絡性故障進行快速定位和定點。

KD-215電纜故障脈沖定點裝置，純一體化設計，指針顯示，內置式儲能電容器，接線簡單，易操作，可檢測各種埋地電纜，架空電纜，電力電纜，市話電纜，通訊電纜和光纜，高壓輸出直接接至故障電纜，操作安全，接線簡便，輸出直流高壓連續可調，零電壓位置保護，防止誤操作，保障人身及被試品安全，裝置采用大功率高壓直流信號源，可用于電纜直流耐壓試驗及高阻接地故障的燒穿，直流DC電壓最高可達30KV，測試平衡電流最大可到100mA，測試更穩定，抗干擾更強，輸出高壓具有單次脈沖和連續脈沖功能，分別配合故障測試儀和定點儀查找故障點，輸出高壓具有直流輸出，可以外接球隙進行工作，應用多元化，連續工作時間不小于4小時，滿足電纜故障測試的最長工作時間，采用開關電源技術，PWM脈寬調制，調節輸出電壓及電流，超音頻全橋逆變，倍壓整流，進行故障點的燒穿，短路擊穿后不跳閘，恒功率控制，短時間燒穿任何電纜故障點，專門設計了高壓電纜，高壓插撥接頭，工程機箱設計，體積小，重量輕，便于單人攜帶，高壓部分使用固定絕緣材料封裝，可以在高原低氣壓及潮濕環境下使用。
