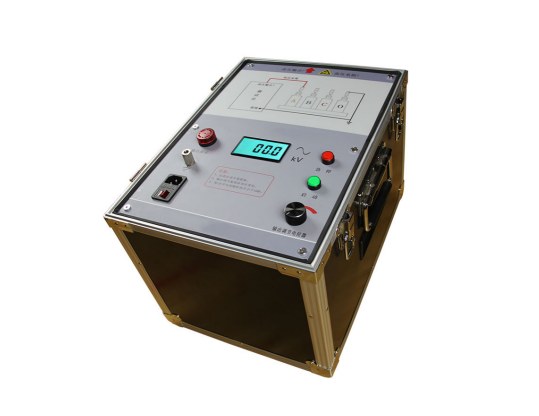

凱迪正大KDZD30BP過電壓保護器測試儀性能特點以及原理介紹

凱迪正大過電壓保護器測試儀被廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖定放電瞬間的電壓有效值，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀體積小，重量輕，防震耐摔，操作簡單，攜帶方便。



詳細參數如下：



（1） 輸出電壓：0-30KV(有效值）



（2） 輸出電流：0-30mA(有效值）



（3） 檢測放電方式：波形檢測和電流檢測



（4） 電壓精度：±（讀數×2%+0.1）



（5） 高壓切斷時間：小于0.2秒



（6） 分 辨 率：0.1KV



（7） 輸入電源：AC220V±10%，50Hz±1%，市電或發電機供電



（8） 環境溫度： -10℃～50℃



（9） 相對濕度： <90%



（10）外形尺寸：430mm×310 mm×340mm



（11）重    量：28kg



主要性能特點如下：



（1）儀器采用波形檢測和電流檢測的方式實時監測放電電流，當監測到放電電流時，立即記錄



此刻高壓并在0.2秒內切斷高壓電源。儀器測試結果精度高，測試穩定。



（2）儀器操作簡便，手動升壓，自動鎖定數據，無需人工干預。



（3）一體化機型，內附高壓電源，便于現場測試，減少現場接線。



（4）高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。



（5）高壓電纜為耐高壓絕緣導線，可拖地使用。



（6）聲光提示：啟動輸出，儀器發出聲光同步提示，擊穿后聲光提示自動停止。



（7）抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。
