工頻耐壓試驗裝置有啥特點？

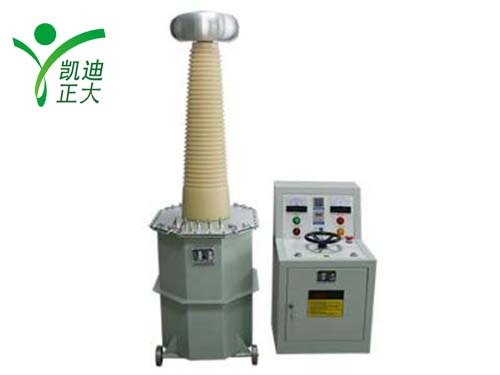

工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都須嚴格定期進行交流耐壓試驗。

概述

絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都采用直流耐壓試驗。經過研究和實踐表明：直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐，世界各國紛紛采用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對于高壓電纜的試驗方法作出了更改和修訂。1997年5月CIGRI國際大電網工作會議對目前采用的直流耐壓試驗方法提出疑議，并推薦使用工頻及近似工頻（30-300HZ）的交流試驗方法，在全世界范圍內推廣應用。在我國電網相對發達的省份，交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。

變頻串聯諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

變頻串聯諧振耐壓裝置 主要用途：

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、6kV-500kV變壓器 的工頻耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、發電機的交流耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

與原始的設備相比：

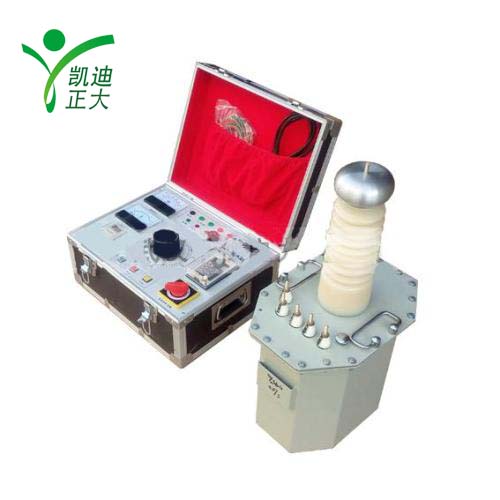

在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置（交流耐壓試驗變壓器）往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。相比，變頻串聯諧振試驗裝置（體積與重量約為傳統油式試驗變壓器的1/3～1/4）由變頻電源、勵磁變壓器、電抗器、分壓器組成.特點：體積小，重量輕，結構復雜，成本高，接線繁多等。便攜式交流工頻耐壓儀(由干式試驗變壓器、控制箱兩部分組成）體積小，重量輕;，結構簡單、可靠性高；可方便在現場使用。

產品特點

監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示

保護功能：過流保護、零位啟動保護、聲光語言報警提醒

采用新型時間繼電器，計時范圍更廣（1S～99H）

采用新型電流繼電器，更精確、更可靠，確保人身及設備安全高壓試驗變壓器

采用新型干式變壓器絕緣，耐潮，耐沖擊，絕緣程度高結構合理，體積小，重量輕
