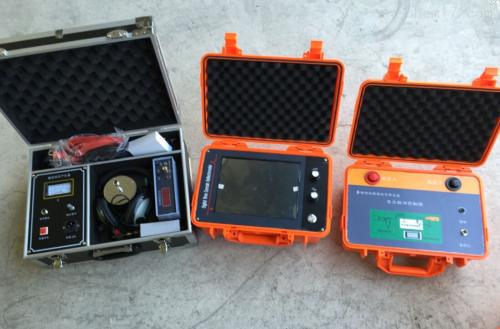

凱迪正大KD-212電纜故障綜合測試儀

凱迪正大KD-212電纜故障綜合測試儀

KD-212電纜故障綜合測試儀能對地埋電力電纜故障，礦用電纜故障，通訊通信電纜故障，路燈電纜故障，高低壓電纜故障，直埋電纜故障，架空電纜故障中的開路，短路，閃絡放電故障，高阻泄漏故障，高阻閃絡故障，高低阻性的接地接觸不良等故障進行綜合分析定點檢測。能對電纜故障點進行準確查找，定位。是國內比較可靠的便攜數字式電纜故障分析檢測儀器。電纜故障測試儀可用于220V-35KV及以上的主線路的故障距離測試，該電纜故障測試儀適用于測試各種型號，不同等級電壓的電力電纜及通信電纜

功能特點

可接收靈敏度高，靜態漂移低，定位精度高。抗干擾能力強，液晶屏顯示信號及狀態，內置高性能鋰電池可充電電池

儀器采用高速數據采樣技術，A/D采樣速度為100Mhz,使儀器讀取分辨率為1m,

測試故障安全，迅速，準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對低壓電纜路徑查找識別儀，電纜接地故障查找儀，零線接地故障查找儀，埋地電纜路徑及接地故障查找儀，線路路徑識別儀

具有高熱敏打印機，現場測出的數據可以實時打印比對參考

聲響功能：接收機通過喇叭發出的音調變比直觀地反應測量信號大小

左右指示：左右指示燈顯示故障點位置

跟蹤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾

接地故障查找：使用A字架（選配件）可定位管線對地絕緣破損點，無需調試，左右指示燈顯示故障點方向

全數字高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制臨近運行電纜及管道的工頻諧波干擾

技術指標

檢測電纜電壓等級：100V~35KV

最遠測試距離：0~35Km

（明線可達100千米）

故障點誤差：0.5m

總長度誤差：0.3m

傳輸波速：10~200m/s

讀數分辨率：0.5m

定位阻抗范圍：0~5MΩ

定位精度：<±10cm

埋深探測：<3m

數據儲存：100條

充電電源：AC220V±10%

充電時間：4~8小時

電池使用時間：5小時

電池電壓及容量：DC12V（7AH）

功耗：5VA

輸出電壓：最高100Vpp

輸出頻率：自動匹配

接收機靈敏度：±0.5m

定位精度：±0.5m

測量路徑誤差：±0.5m

最大測試線埋深：4.5m

最大脈沖峰值輸出電流：10A

最大輸出功率：10W

功耗：≤1.0W

故障查找：用A字架檢測高達2MΩ的電纜

接地故障

充電電源：AC220V±10%

充電時間：8小時

電池電壓及容量：DC12V（7AH）
