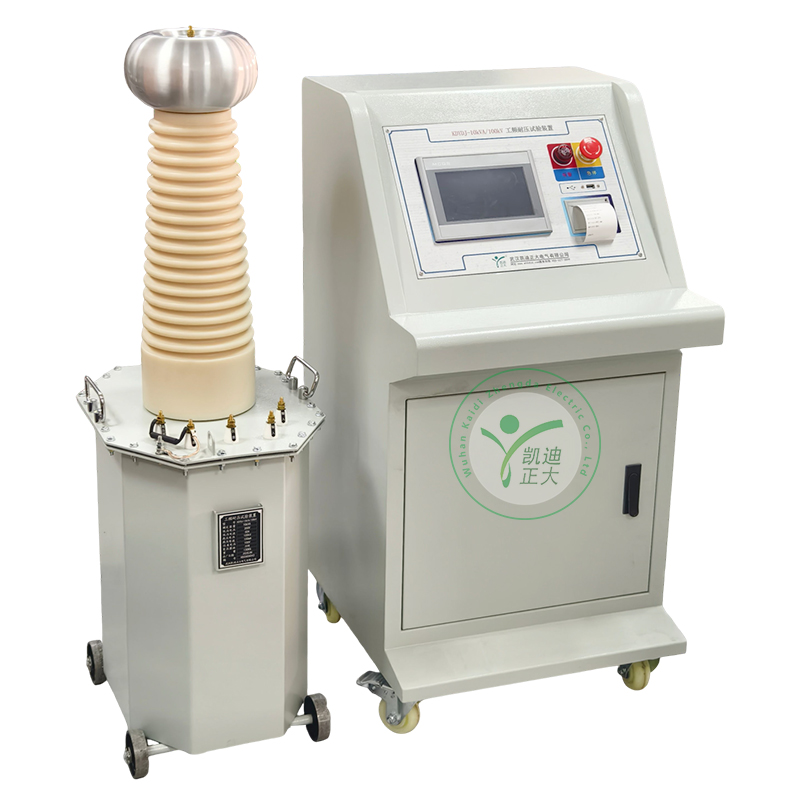

操作臺
智能操作臺是根據國家最新行業試驗標準而設計的試驗設備，其安全可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的首選產品。
智能操作臺產品執行標準：DL/T 845.1 - 2004。采用先進的微電子芯片處理技術、觸摸屏控制，操作簡單明了。全部測試參數設定后自動進行測試，無需人工干預。

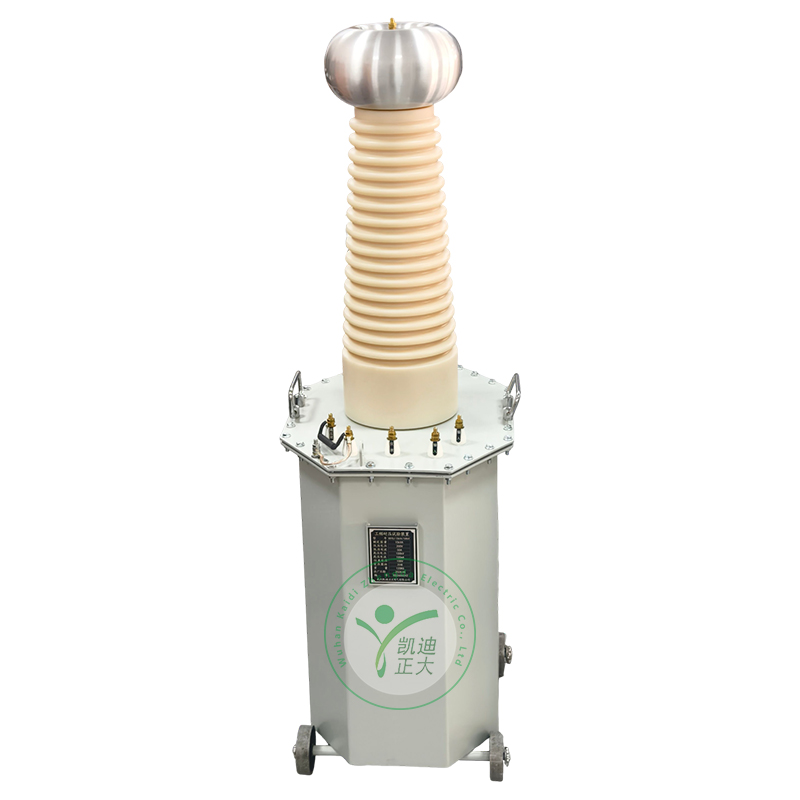

試驗變壓器
試驗變壓器（下稱試變）又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

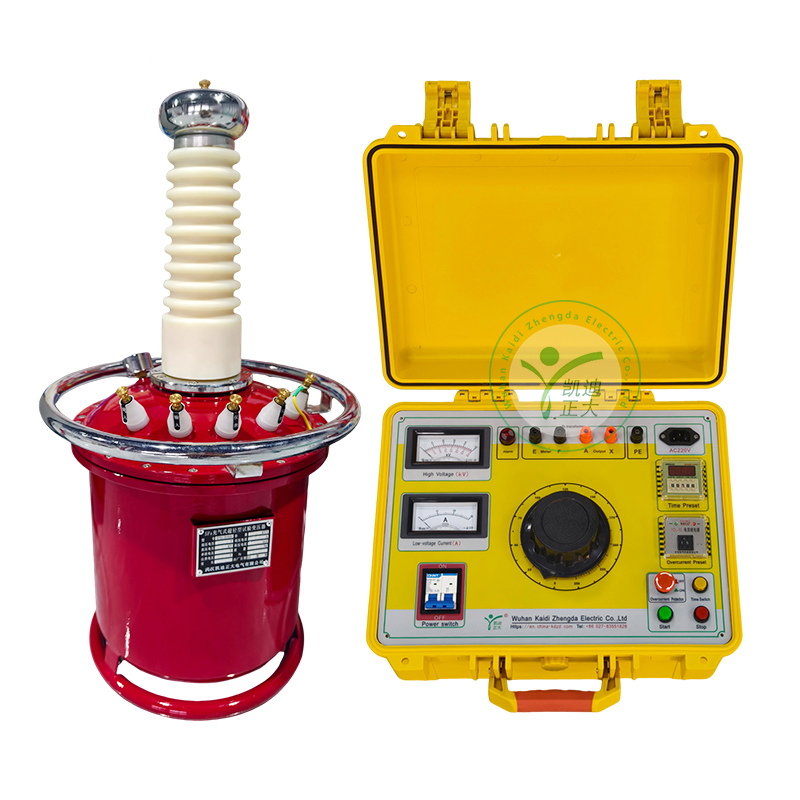

產品符合標準 DL/848.2～2004工頻耐壓試驗裝置

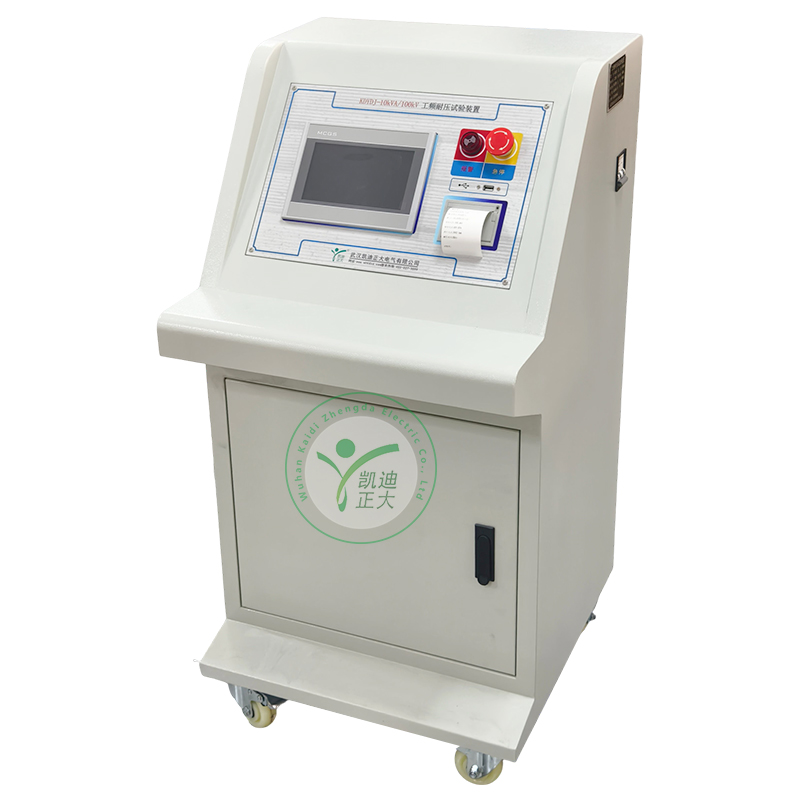

操作臺
●電壓、電流、時間、狀態信息及提示信息等數據7寸高清觸摸彩屏（可選配10寸）顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 自動模式、手動模式；
● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用；
● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
● 試驗過程中，有閃爍光的聲音顯示，時刻提醒操作人員注意安全；
● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；
● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）
● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）
● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

試驗變壓器
YDJ交流型試驗變壓器、TDM交直流兩用輕型高壓試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外；這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。具有體積小、重量輕、外形美觀、移動方便等優點。



操作臺
● 額定容量：5-300kVA
● 低壓額定電流：25-789A
● 低壓額定電壓：200V/400V
● 高壓額定電流：3000mA
● 高壓電壓：50-100kV
● 儀表電壓： 100V
● 電壓傳感器測量精度：0.2 ％FS
● 低壓電流傳感器測量精度：0.2％FS
● 計時長度：0 ～ 9999S(特殊模式可用于長時間工作)
● 電源電源： AC380，三相四線 ；50Hz±2 Hz
● 使用環境：環境溫度  0～50 ℃       相對濕度  ≤85%RH
注：5kVA及以下容量為箱式結構；5kVA以上，30kVA及以下為臺式結構；30kVA以上，50kVA及以下為柜式結構；5kVA以上，30kVA及以下為臺式結構；50kVA以上為分體式結構。(也可根據用戶要求定制)

試驗變壓器
                                                           1.YDJ系列交流試變技術參數


型號	容量 （KVA）	高壓輸出 電壓（KV）	高壓輸出 電流（mA)	低壓輸入		變比	溫升℃ 30分鐘
				V	A
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-2	2	20	100	200	10	200	10
YDJ-3	3	30	100	200	15	300	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	220/380	50/26	500	10
YDJ-10	10	10	1000	200	50	100	10
YDJ-20	20	50	400	380	53	500	10
YDJ-30	30	20	1500	380	79	200	10
YDJ-30	30	50	600	380	79	500	10
YDJ-40	40	50	800	380	105	500	10
YDJ-50	50	50	1000	380	132	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-6	6	20	300	200	30	200	10
YDJ-6	6	100	60	200	30	1000	10
YDJ-10	10	100	100	200/380	50/26	1000	10
YDJ-20	20	100	200	380	53	1000	10
YDJ-30	30	100	300	380	79	1000	10
YDJ-40	40	10	400	380	105	1000	10
YDJ-50	50	100	500	380	132	1000	10
YDJ-75	75	100	750	380	197.3	1000	10
YDJ-100	100	100	1000	500	263	1000	10
YDJ-120	120	120	1200	500	315.7	1000	10
YDJ-150	150	100	1500	500	300	1000	10
YDJ-200	200	100	2000	500	400	1000	10
YDJ-20	20	120	166.6	380	52	1200	10
YDJ-250	250	100	2500	500	500	1000	10
YDJ-10	10	150	66.6	380	26.3	1500	10
YDJ-15	15	150	100	380	39.4	1500	10
YDJ-20	20	150	133	380	52	1500	10
YDJ-30	30	150	200	380	79	1500	10
YDJ-50	50	150	333	380	132	1500	10
YDJ-100	100	150	666	500	263	1500	10
YDJ-150	150	150	1000	500	300	1500	10
YDJ-200	200	150	1333	500	400	1500	10
YDJ-250	250	150	1666	500	500	1500	10
YDJ-15	15	160	93.7	220	68	1600	10
YDJ-30	30	200	150	380	79	2000	10
YDJ-50	50	200	250	380	132	2000	10
YDJ-100	100	200	500	500	263	2000	10
YDJ-150	150	200	750	500	300	2000	10
YDJ-200	200	200	1000	500	400	2000	10
YDJ-250	250	200	1250	500	500	2500	10
YDJ-30	30	250	120	380	79	2500	10
YDJ-50	50	250	200	380	132	2500	10
YDJ-100	100	250	400	500	263	2500	10
YDJ-150	150	250	600	500	300	2500	10
YDJ-200	200	250	800	500	400	2500	10
YDJ-250	250	250	1000	500	500	2500	10


                                                            2.TDM交直流試變技術參數

型號	容量 （KVA）	高壓輸出（KV）		高壓電流（mA）		低壓輸入		變比	溫升℃ 30分鐘
		AC	DC	AC	DC	電壓V	電流A
TDM-2	2	20	28	100	15	200	10	200	10
TDM-3	3	30	42	100	15	200	15	300	10
TDM-5	5	50	70	100	71	200/380	25	500	10
TDM-10	10	50	70	200	142	220/380	50/26	500	10
TDM-20	20	50	70	400	286	380	53	500	10
TDM-30	30	50	70	600	429	380	79	500	10
TDM-40	40	50	70	800	571	380	105	500	10
TDM-50	50	50	70	1000	714	380	132	500	10
TDM-5	5	100	140	100	71	200/380	25	1000	10
TDM-10	10	100	140	100	71	200/380	50/26	1000	10
TDM-20	20	100	140	200	142	380	53	1000	10
TDM-40	40	100	140	400	286	380	105	1000	10
