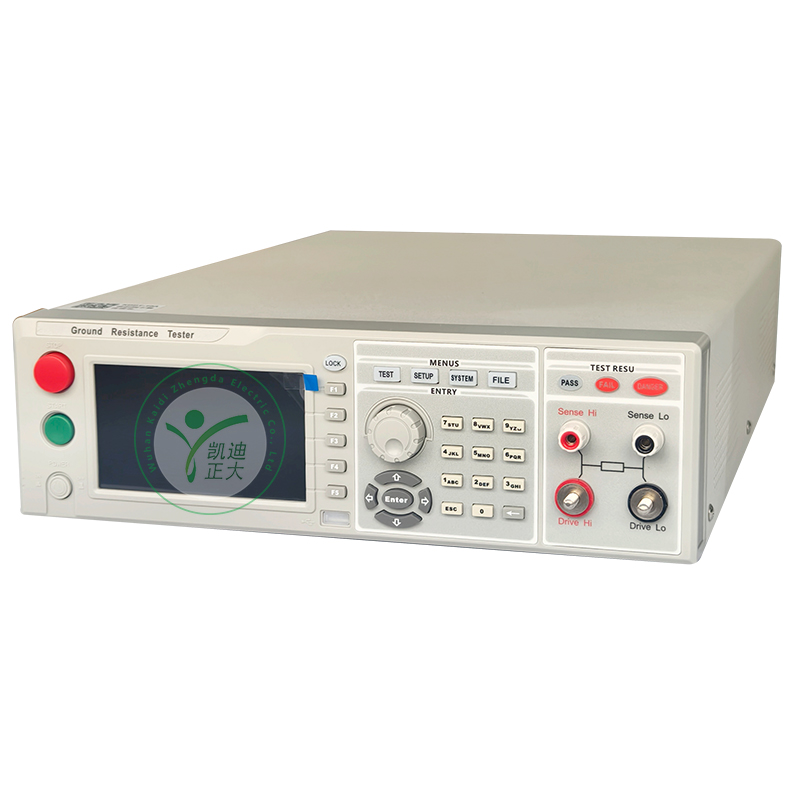

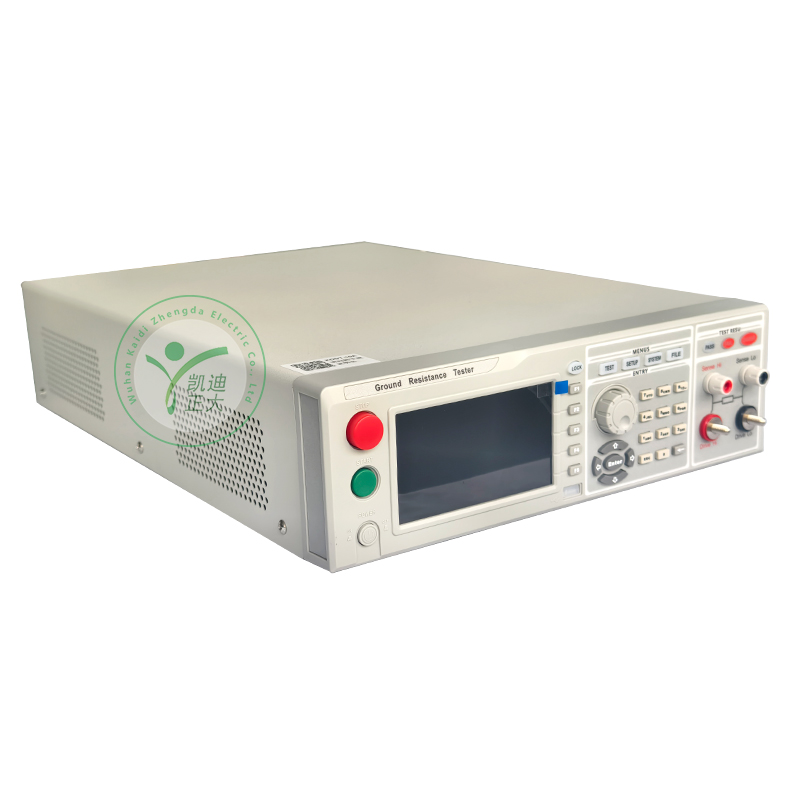

KDDT-10A 接地阻抗測試儀為5寸TFT 液晶屏顯示，輸出電流采用硬件反饋、高速 ARM MCU 控制技術，使 輸出電流穩定可靠。輸出電流采用 DDS+ 功放線性功放驅動輸出，輸出波形純凈、失真度小。測試儀采用單片 機控制，使其設置和操作都非常簡便，并提供 PLC 遠控接口、RS232C 、RS485 、USB 等接口，可方便用戶快 速組合成綜合測試系統。
KDDT-10A 接地阻抗測試儀具備不合格判別功能、聲光報警功能和測試時間自動控制功能，可滿足生產線或品質檢驗使用需 要。
KDDT-10A 接地阻抗測試儀可用于家用電器、電子儀器、電子設備、電動工具、電熱器具等產品有接地電阻測試。


使用條件
電源電壓：110V/220V （±10% ） 電源頻率：50Hz/60Hz （±5% ）
待機功耗：KDDT-10AA ＜350VA ；KDDT-10AB ＜450VA ；
環境溫度與濕度
正常工作溫度：0℃-40℃，濕度：＜90%RH 計量環境溫度：20℃±8℃，濕度：＜80%RH 運輸環境溫度：0℃-55℃，濕度：≤93%RH
預熱
開機后預熱時間：≥30 分鐘 2.1.7絕緣電阻
在計量工作條件下，電源端子與外殼之間的絕緣電阻不小于 50MΩ。 在濕熱運輸條件下，電源端子與外殼之間的絕緣電阻不小于 2MΩ。
絕緣強度
在計量工作條件下，電源端子與外殼之間能承受額定電壓為 1.5KV，頻率為 50Hz 的直流電源 1 分鐘，無擊穿 及飛弧現象。
電磁兼容性
電源瞬態敏感度按 GB6833.4 的要求。 傳導敏感度按 GB6833.6 的要求。 輻射干擾按 GB6833.10 的要求。


型號		KDDT-10A		KDDT-10AB		KDDT-10AC
基 本 功 能	屏幕尺寸	5 寸 TFT 液晶屏
	數字鍵	參數設置數字輸入
	編碼開關	參數選擇及確認功能
	上下左右	參數設定上下選擇功能
	功能鍵
	LOCK 鍵盤	防止意外修改測試條件或禁止測試條件被修改
	鎖定功能
	報警功能	聲訊報警

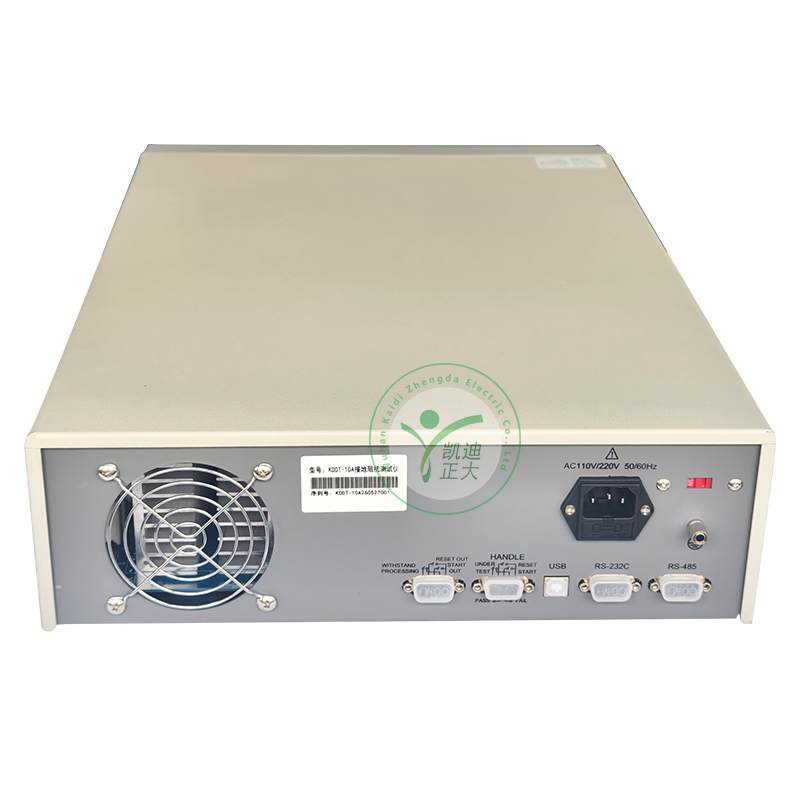

	通訊接口	RS232C、RS485、USB
	USB 接口	拷貝、復制、存儲功能
	控制接口	HANDLER(PLC)
輸 出 規 格	電流	電流范圍	DC (3-40)A	DC (3-60)A		DC (3-100)A
		分辨率	10A 以上時：0.01A/step；10A 以下時：0.001A/step；
		準確度	±（2%的設定值+0.02A)
	電壓	電壓范圍	DC 8V Max開路電壓	DC 12V Max 開路電壓		DC 12V Max 開路電壓
	電流表	電流表測量范圍	DC (3-40)A	DC (3-60)A		DC (3-100)A
		分辨率	10A 以上時：0.01A/step；10A 以下時：0.001A/step；
		準確度	±（2%的設定值+0.1A)
	電阻表	電阻表測量范圍	0-600mΩ 輸出電流3-10A ； 0-120mΩ 輸出電流 10A-40A	0-600mΩ ，輸出電流3-15A 0-300mΩ，輸出電流 15A- 30A 0-100mΩ ,輸出電流30A-50A，0-60mΩ ，輸出電流50A-60A		0-600mΩ，輸出電流3-15A 0-300mΩ，輸出電流 15A- 30A；0-100mΩ ,輸出電流 30A-50A，0-50mΩ，輸出電 流50A-100A
		分辨率	10A 以上時：0.01A/step；10A 以下時：0.001A/step；
		準確度	≦ ±（2%的讀數值+1mΩ)
	計時器范圍	0-999.9S，分辨率：0.1S/step，準確度：≦ ±50ms
	補償方式	手動或自動，最大 Offset：100mΩ Max，準確度：≦ ±（2%的讀數值+1mΩ)
	判定值設定電阻	0-600mΩ，分辨率：1mΩ，準確度：≦ ±（2%的讀數值+1mΩ) 電流≤10A以下時，0~10mΩ無精度要求。
	上限范圍
	測試時間范圍設定	0-999.9S，0 表示連續
工作溫度、濕度		0℃-40℃，≦75%RH
電源		100V-121V，198V-242V，47.5-63Hz
外形體積(D×H×W)		539.8x106x350mm				539.8x256x350mm
重量		13.5KG		14.5KG		31KG
標配配件		接地測試夾、電源線、RS232串口連接線、USB轉方口連接線、RS232轉USB線、 上位機（官網下載）			KD-12（120A）測試線、電源 線、RS232串口連接線、USB轉 方口連接線、RS232轉USB線、 KD260003A測試線、KD400048 測試線、上位機（官網下載）
選配配件（整套）		RS485轉USB連接線、KD00031、KD301接地點檢盒、KD00070串口選件LAN網口
