KD-216H高低壓電纜故障綜合測試儀能滿足不同電壓等級電力電纜的不同類型故障檢測及故障點的定位，包括： 開路、短路、低阻、高阻泄漏、高阻閃絡性故障，能檢測電纜長度等。

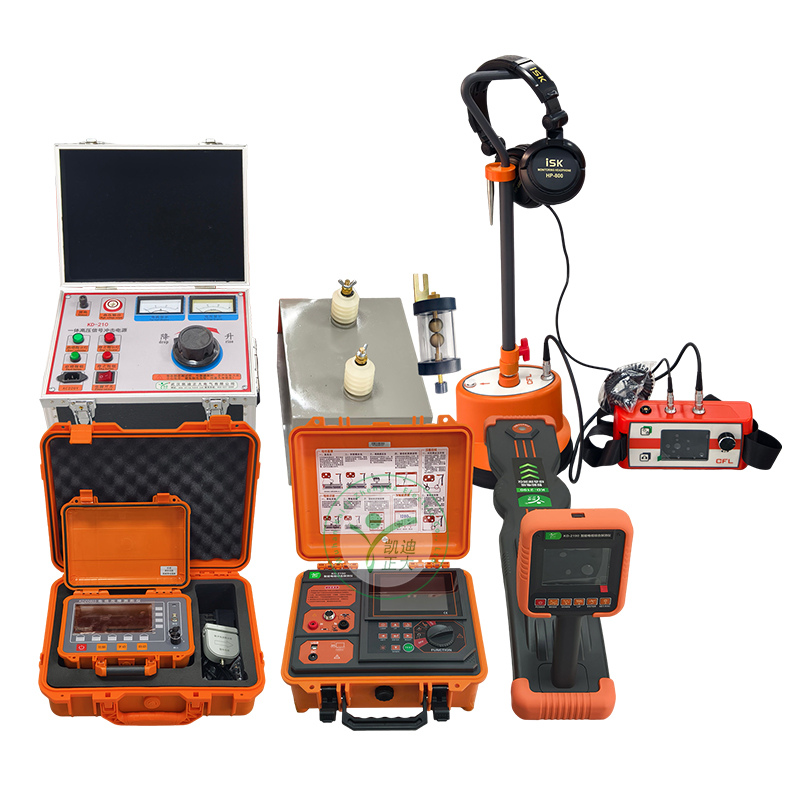

系統組成

1. KD-216H電纜故障測試儀主機
2. KDZD850超靜音精確定點儀
3. KD-2190電纜路徑測試儀
4. KDYDJ-3kvA/50kV交直流油浸式試驗變壓器（高壓部分）

電纜故障測試儀主機
用于電纜故障距離的粗測，對故障電纜的全長，低阻故障，高阻故障進行故障距離測試。
技術參數

1. 顯示方式：12.1英寸工業級液晶屏（win7操作平臺）
2. 測試距離：不小于100km
3. 操作方式：觸控鼠標操作
4. 測試方法：低壓脈沖法、沖閃電流法、直閃電流法
5. 存儲空間：固定32G
6. 最短測試距離（盲區）：0-5米或無盲區
7. 精確定點誤差：±0.2m
8. 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米
9. 測試誤差：系統誤差小于±1%
10. 實時采樣頻率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz；
11. 脈沖寬度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（軟件自動匹配）；
12. 待機時間：可連續使用6小時左右
13. 主機重量：7kg
14. 外形尺寸：180mm×300mm×400mm

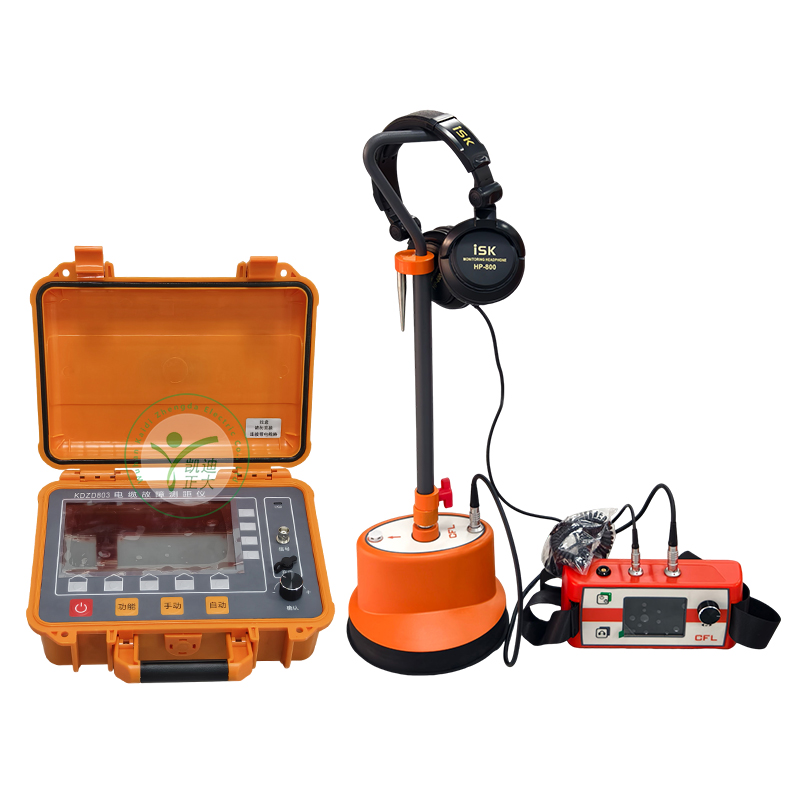

KDZD850超靜音精確定點儀
一、技術特點
◆超靜音降噪處理，卓越的放電聲音音質，背景更加安靜，選用監聽耳機用來快速、可靠地定點故障點位置。
◆選用超靜音技術和BNR智能背景降噪技術，可以調節沖擊放電音量。
◆模具化設計了特殊的自落式探地傳感器，并配有軟質路面、硬化路面、草坪的傳感接頭。
◆選用可靠的進口接插件，保證聲音的純度，人性化設計了高度可調的探頭手柄，非常適用。
二、技術參數:
◆ 傳感器動態量程：聲音通道>104dB 。
◆ 沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。
◆ 液晶顯示器：高亮真彩屏，像素320 x 240  適應戶外。
◆ 現場連續工作時間：堿性可更換電池電池，方便現場使用

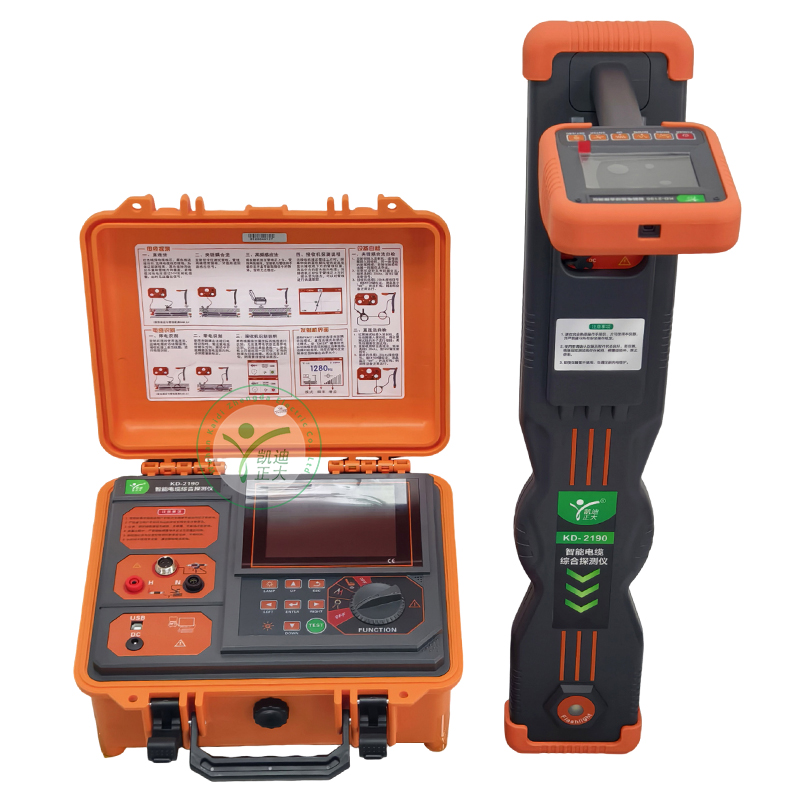

KD-2190電纜路徑儀
一、基本組成和主要用途
本儀器由以下兩部分組成：
發  射  機：向被測電纜發送測試信號
路由接收機：在地埋線（地埋電纜）附近通過傳感器接收信號，并進行電纜路徑方向識別
二、技術指標
1.探測深度：0~20m
2.路由誤差：5cm
3.發射機基本參數：輸出頻率：發射頻率9.6kHz，輸出功率：5W
4.路由接收機基本參數：
◆ 輸入頻率： 9.6kHz
◆ 探測路由誤差： ±２cm
◆ 探測埋深誤差： ±５cm。
◆ 9V可充電鋰電池，可連續工作8小時。
◆ 液晶顯示器：高亮真彩屏，像素320 x 240，適合戶外使用。

YD-3/50高壓部分

1. 額定容量：3kVA
2. 單臺額定輸出電壓：(AC)50kV  （DC）70kV
3. 輸出電流：60mA
4. 輸入電壓：200V
5. 輸入電流：15A
6. 變壓比：500/1
7. 變壓比誤差：＜±1%
8. 阻抗電壓：＜10%
