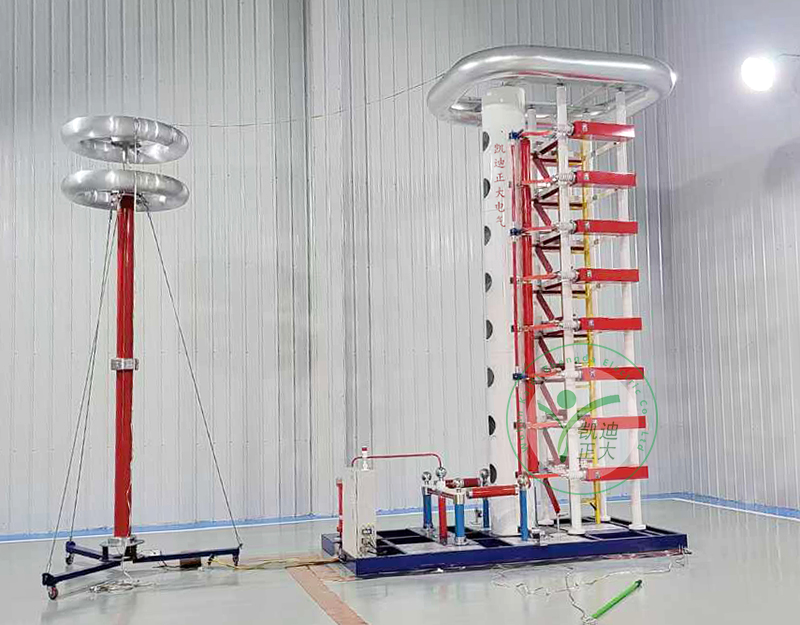

KDCJ-1800kV/180kJ沖擊電壓發生器成套試驗設備適用于絕緣子、套管和互感器等試品進行標準雷電沖擊電壓全波、標準操作波等沖擊電壓試驗。

一般使用條件

　　海拔高度：1000m

　　環境溫度：-15℃～+ 50℃

　　相對濕度：90%

　　最大日溫差：25℃

　　使用環境：戶內

　　無導電塵埃

　　無火災及爆炸危險

　　耐震能力：

　　不含有腐蝕金屬和絕緣的氣體存在

　　電源電壓的波形為實際正弦波,波形畸變率<5%

遵循標準

　　GB/T 311.1高壓輸變電設備的絕緣與配合

　　GB/T 16927.1高電壓試驗技術 第一部分 一般試驗要求

　　GB/T 16927.2高電壓試驗技術 第二部分 測量系統

　　GB/T 16896.1 高電壓沖擊試驗用數字記錄儀

　　GB/7449電力變壓器和電抗器雷電沖擊和操作沖擊試驗導則

　　JB/T 7616 高壓線路絕緣子陡波沖擊耐受試驗

　　DL/T 557高電壓線路絕緣子陡波沖擊試驗、定義、試驗方法和判據

　　ZBF 24001沖擊電壓試驗實施細則

　　1、標稱電壓：1800kV

　　2、額定級電壓： 200kV

　　3、額定充電電壓：200kV

　　4、標稱能量：180kJ

　　5、沖擊總電容：0.111F(單臺脈沖電容器2F /100 kV，共18臺)

　　6、級數：9級

　　7、級電容量：1.0F

　　8、級能量：20.0 kJ

　　9、沖擊電壓波形參數：

　　標準雷電沖擊電壓全波 1.230%s /5020%s，幅值3%，峰值處振蕩不大于幅值的5%;

　　標準操作沖擊電壓波25020%s /250060%s;

　　這2種沖擊電壓波形參數及其偏差均符合有關國家GB311及GB16927標準的要求。

　　10、最低輸出電壓：>10%Un

　　11、同步范圍：≥15%

　　12、同步放電失控率：<2%

　　13、點火范圍：15%-100%Un

　　14、發生器效率：雷電波(負載)>85%; 操作波(負載)>70%

　　15、使用持續時間:在70%額定電壓以上，每120秒充放電一次可連續運行，在70%額定電壓以下，可連續運行。
