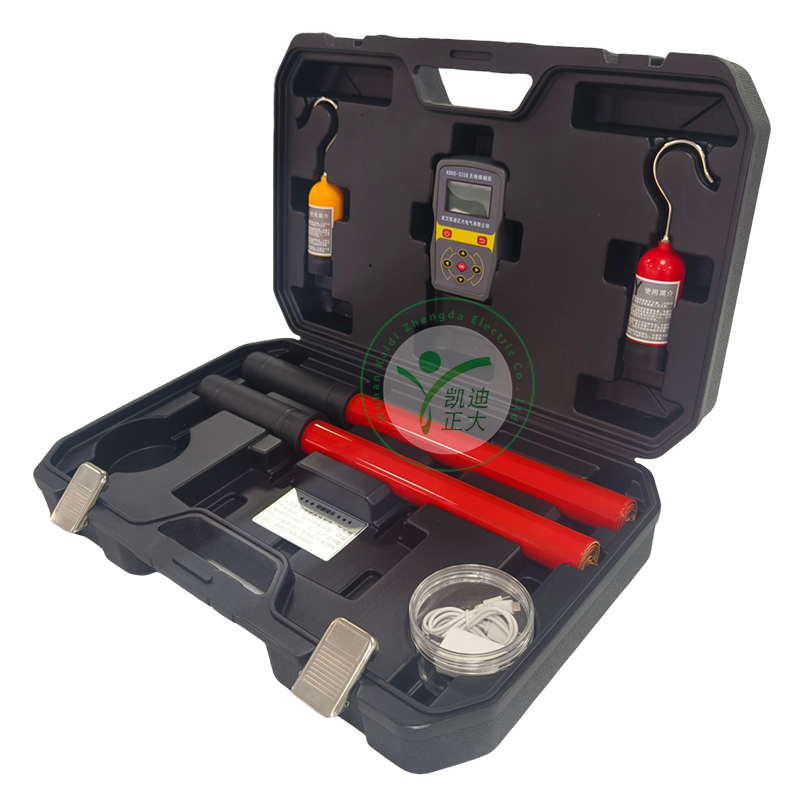

本公司生產的KDHX-3208無線高壓核相儀，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及新的數字電路，具有抗干擾性強，符合(EMC)標準要求，適應各種電磁場干擾場合。

將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。

本產品采用無線傳輸技術，達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在兩個測量組件之間無電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。



產品優勢
所測電壓：10V -500KV，不同電壓等級均適用
準確度：自校誤差≤±3°
采樣速率：10次／秒
屏幕對比度：可調整顯示清晰度Ø 自動關機設置：從不、0-10分鐘內可自行設置
背光時間設置：常亮、常滅、0-60秒內可自行設置
同相定性：≤30°為同相（相位閾值0-60°內可自行設置。系統默認30°）
異相定性：＞30°為異相（相位閾值0-60°內可自行設置。系統默認30°）
現場校準功能：可對被測導線進行現場校準，確保相位角精度

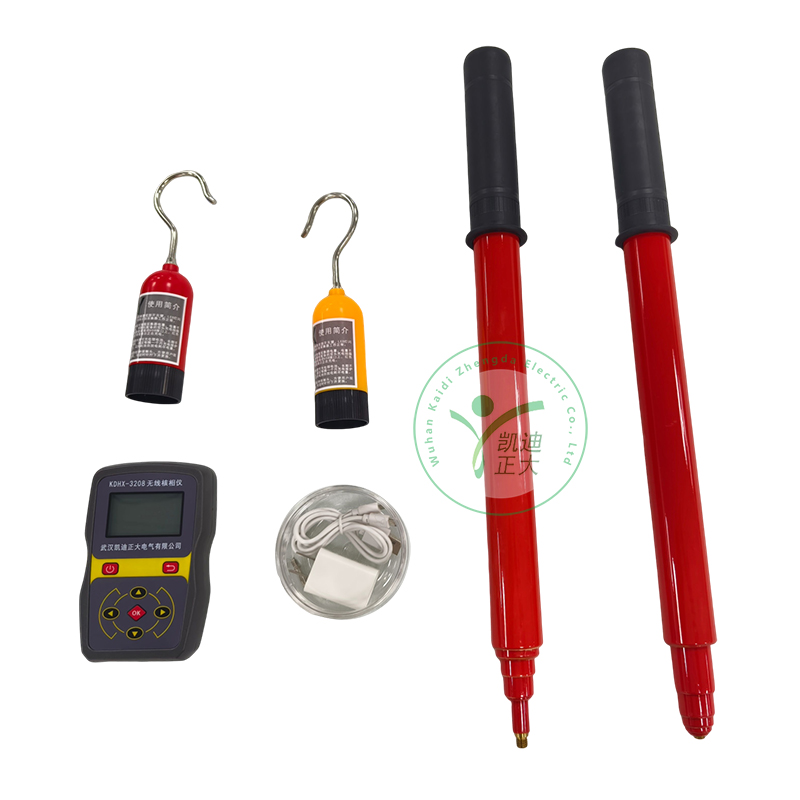

手持機和X采集器、Y采集器的傳輸距離為X≤200m、Y≤200m
多模式設計，適用性更強，更安全、更方便

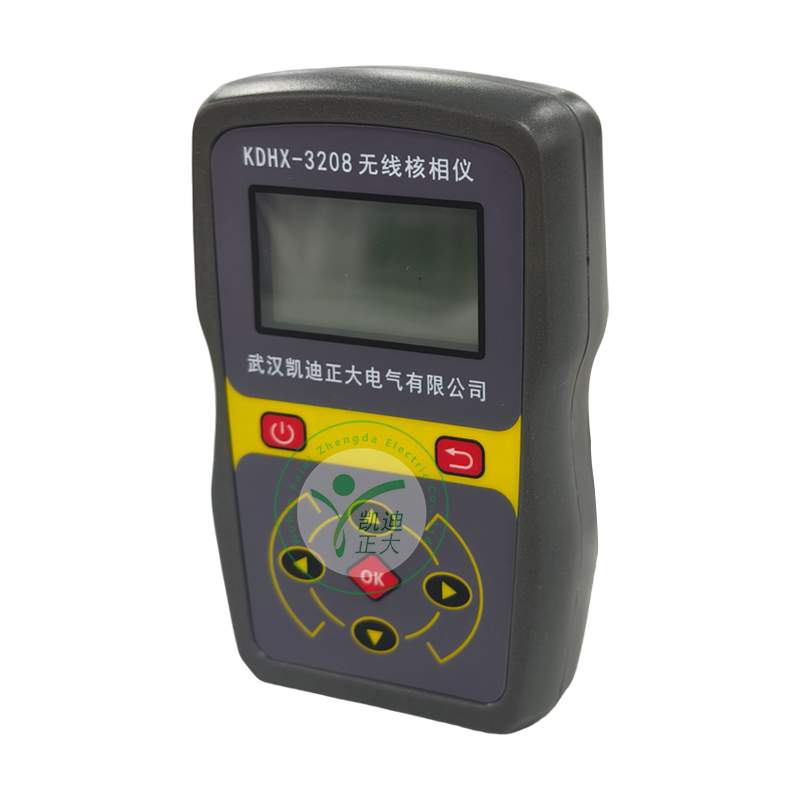

人機交互界面，簡捷操作
FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋
雙重屏蔽，抗干擾性強，符合EMC標準
圖表和數據顯示，更方便易讀
定性測量：通過聲光信號顯示
定量測量：實時顯示相位角度差，誤差≤5°
相序校驗：順相序、逆相序 （120°、240°）


技術指標
所測電壓：10V-500kV
電源：手持機：5號AA堿性電池2節(1.5V)；X和Y采集器：可充電鋰電池
無線傳輸距離：視距200米
同相：相角偏移≤30°（ 閾值0-60°內，可自行設置）
異相：相角偏移＞30° （閾值0-60°內，可自行設置）
顯示精度：定量測量≤3°
相位角分辨率：1°
相序測量：通過120°順時針/240°逆時針來確定指示相序
顯示：正顯液晶顯示屏，陽光下可清晰顯示
操作溫度：-35℃---+50℃
儲存溫度：-40℃---+55℃
相對濕度：≤95％ RH 不結露
手持機：0.28 kg
X采集器：0.11kg
Y采集器：0.11kg
