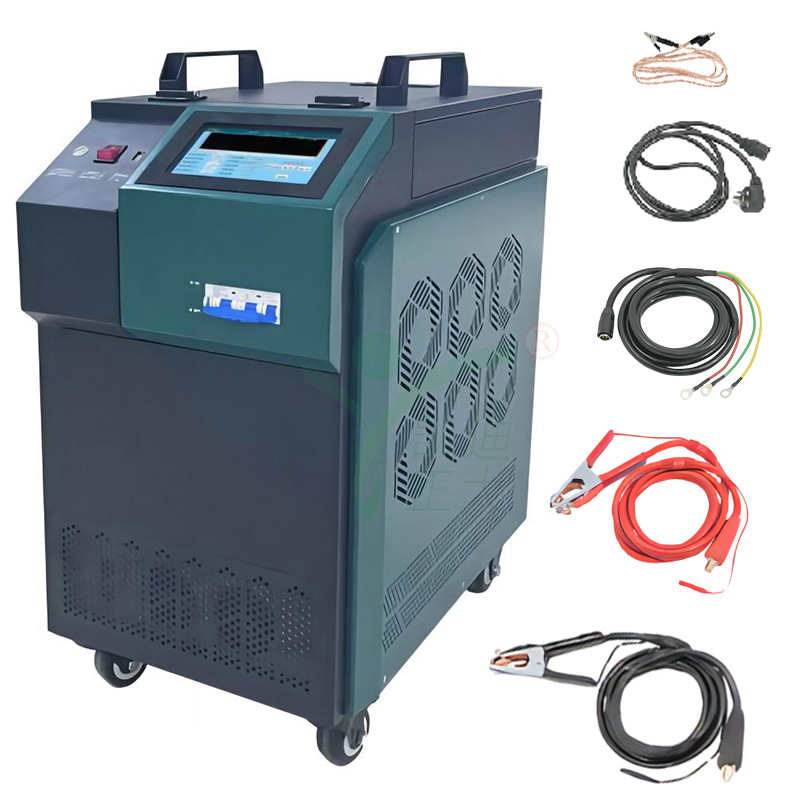

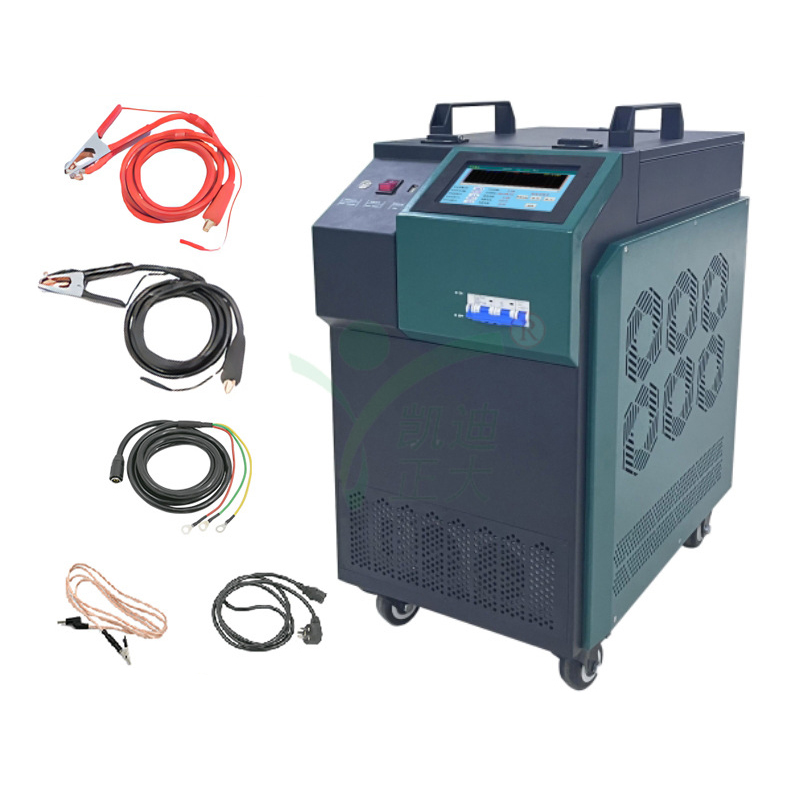

KDZD886H恒流放電+容量分析測試+恒壓充電+恒流充電+循環活化

KDZD886H系列蓄電池充放電測試儀是專門用于蓄電池組(12V、24V、48V、110V、220V、380V、480V)進行核對性放電試驗、電池組充電試驗、剩余容量測試、電池活化修復、日常維護及檢驗直流電源帶載能力而設計。根據鉛酸電池和鋰電池的充放電特點，該測試儀可以實時監控充放電過程中的電池電壓、電流、充放電時長、充放電容量及電池組活化循環等參數。

儀器采用嵌入式操作系統，支持無線數據傳輸，自動完成整個恒流、恒壓充放電過程，一鍵活化。可生成各種直觀反應蓄電池組性能的曲線、柱圖、報表等，并可放大、查詢、打印。可以對電池性能進行分析，讓電池組維護與管理輕松、科學、從而延長電池組的使用壽命。

若與無線單體巡檢模塊配合使用，可以有效的監控電池組中單體電池電壓，及時發現性能嚴重惡化導致過充的故障電池。

寬電壓設計：10-600V寬電壓設計，單機即可滿足各種電壓等級的電池組充放電測試，電壓連續可調。

支持定制化：充電電壓、充電電流、放電電壓、放電電流都可以根據用戶實際需求進行定制

具有蓄電池組恒流放電功能：恒流、恒功率放電，電流連續可調，精確測量蓄電池組容量。

具有蓄電池組智能充電功能：智能三階段充電，充電電壓可“零”起調，充電電流連續可調，滿足蓄電池組的充電維護。

具有活化功能：可以設定充放電循環次數，對蓄電池組進行活化，有效提高蓄電池容量，延長蓄電池組的使用壽命。

具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。

具有遠端控制放電功能：PC機端上位機軟件與充放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。

產品放電采用高分子聚合物正溫度系數電阻（Polymeric Positive Temperature Coefficient ）安全系數高，避免了紅熱現象，環境適應能力更強，使整個放電測試過程更安全穩定。

主控板采用進口意法半導體公司(STMicroelectronics)的高性能ARM為CPU: 性能穩定、頻率高、功能強，放電過程采用雙CPU冗余設計，主副CPU協同工作，保護測試的安全可靠性。

7寸真彩色觸控顯示屏：采用1024x800分辨率高清觸摸顯示屏，可直觀顯示柱狀圖、表格、曲線圖、數據報表、幫助文檔等。觸控板采用軍工級多層復合薄膜電阻式觸摸板，適用于直流蓄電池機房及高頻充電機產生的電磁干擾和瞬變脈沖干擾。

具備多個測試模板預設功能：內置有六種常用的測試參數模板，模板數據掉電可保存，省去每次開機重新設置的步驟，上電即可開始測試，真正一鍵啟動，讓測試簡單高效。
歷史數據曲線查看：可將內置的數據文件以圖表和波形曲線的形式進行查詢，以及對波形圖的放大、縮小、左移、右移等多角度顯示。

強大的數據儲存及備份功能：內置16GB數據存儲空間，可存儲大于1000組充放電數據，并支持歷史數據查看、分析、刪除等功能，配有16G U盤，通過PC端上位機軟件進行數據分析及備份管理。

具備校準功能：儀器帶有電壓、電流校準修正功能，可現場對測量誤差進行校準修正，保證測量精度。該功能適用于對儀器讀數與現場儀表有一致性要求時使用。

可設定多種充電測試告警功能：包括充電容量、充電時長、整組電壓閾值等其中某項測試條件達到后自動停止充電，以及具有過電壓、過電流、過溫、電壓測試端子反接等多種測試故障報警顯示。

豐富的拓展接口：儀器背面具有多機并聯、遠端控制、USB等通訊接口。

配備專業的上位機分析管理軟件：能對設備生成的測試數據進行深度的分析，單體電壓曲線、整組電壓曲線、整組電流曲線、單體柱狀圖，實時數據表格，以及上位機軟件密碼保護，實驗結論等功能，可根據需求自動生成Excel或Word文檔格式報表后打印存檔。

產品型號：DC10-600V系統
充電電壓范圍：DC10-600V
充電電流范圍：0-20A(滿量程）
放電電壓范圍：DC10-600V
放電電流范圍：38~300V：50A ；300~600V：25A；38V以下：電壓遞減電流遞減

儀器功能特性
顯示功能：7寸LCD液晶觸摸屏，分辨率1024x800
電壓測量精度：±0.5%FS+0.1V
電流測量精度：±1%FS+0.1A 最大量程100A
電流顯示精度：0.1A
數據保存容量：內置：16Gbit FLASH；外置16G儲存
數據通訊：RS485*3；USB*1
工作模式：恒流、恒功率、恒壓 ，循環活化以及可并機/從機控制

保護性能（液晶顯示提醒+蜂鳴器告警）
主機保護功能：過溫、過流、電流失控觸發停機保護
反接保護功能：極性接反聲光告警提示
異常保護：電源線掉電、主電纜掉電
過溫保護：內置溫度傳感探頭，溫度超過75℃，設備自動停止放電
急停保護：外置空開斷路器，用于緊急停機保護

工作環境
散熱方式：強制風冷
溫 度：工作溫度范圍：-5～50℃ 貯藏溫度：-40～70℃
濕 度：相對濕度：0～90%（40±2℃）
海 拔：額定海拔 ≤4000 米

工作電源
電 壓：主機工作電壓：單相三線制 : 220V AC（–20%～+30%），頻率 :45～65Hz；充電機工作電壓：三相三線制380V AC）
耐壓測試：輸入－機殼： 2200Vdc 1min
輸入－輸出： 2200Vdc 1min
輸出－機殼： 700Vdc 1min
安 全 性：滿足 EN610950，滿足蓄電池維護技術規范，GB/T 31484-2015
設備重量：62KG

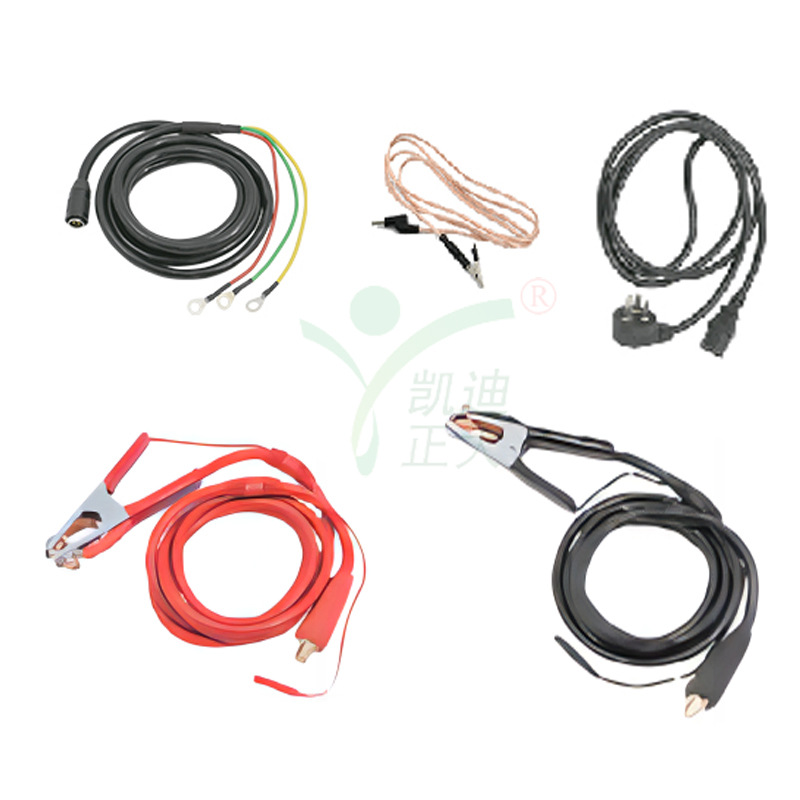

設備組成

主機：1臺
U盤：1個
放電電纜/電壓采集線：（紅、黑各一個）
AC220V/380V電源線：各1條
接地線：1 條
說明書：1 本
合格證：1 本
備注：其它規格請來電咨詢！
