帶電作業用的絕緣桿、絕緣棒和絕緣繩索的絕緣性能關乎作業人員的人身安全，在使用之前要對其絕緣性能進行測試，一般常用的方法是用絕緣電阻測試儀（即兆歐表）測試或進行分段耐壓測試，這些方法比較費時費力，而且由于絕緣設備某個局部的絕緣劣化不會引起設備整體絕緣電阻較大變化，因而較難及時發現此類缺陷。

KDZD30JV絕緣桿繩索質量快速檢測儀采用新的高頻測量原理和技術，提供了一種簡便、快速、安全的檢測方法。


1突出優勢

1. 采用高頻測量新方法，無交直流高電壓輸出，輸出電壓低于人體安全電壓，絕無觸電危險；

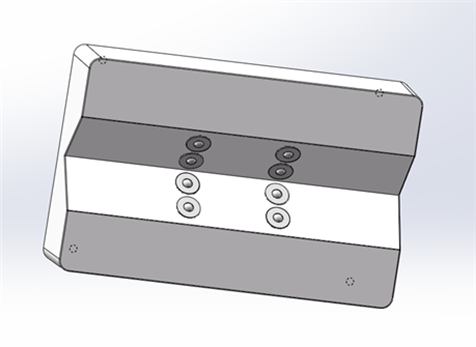

2. 底部采用V型卡槽式設計，測量時只需沿被測物表面滑動即可實時檢測被測物全段絕緣狀態，檢測過程快速高效，省時省力；
3. 采用多電極方案，保證對不同尺寸的被測物均能實現良好接觸，滿足不同應用需求，被測物標準尺寸如下：

絕緣棒：Φ10mm和Φ15mm
絕緣桿：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm
絕緣繩：Φ8mm~Φ13mm

1. 具有自檢功能，能及時發現設備自身問題，防止因儀器故障誤判被測物絕緣狀態，引發不可預測的安全事故；
2. 人機接口簡單，易操作，采用多段光條式數碼管和蜂鳴器顯示設備絕緣狀態，簡潔明了。



2  供電方式

KDZD30JV絕緣桿繩索質量快速檢測儀采用專用的電源適配器，請勿在使用過程中使用其它充電器，否則造成的任何后果，廠家不承擔任何責任。充電器具體參數如下：

1. 輸入：220~240V AC；
2. 輸出：輸出電流1A，輸出電壓高達29.4V；
3. 充電狀態指示燈LED：為紅燈表示正在充電，為藍燈表示已充滿。請不要對電池過度放電，否則將有損電池。




3  測試原理

當被測物絕緣劣化時，其等效絕緣電阻和等效電容將發生變化，可以通過檢測絕緣電阻或者進行工頻耐壓試驗來判斷，由于絕緣電阻達到數兆歐到數百兆歐，為獲取較大電流信號提高測量精度，施加的直流或工頻交流電壓需達到數千伏到數十千伏級別，嚴重威脅測試人員人身安全。

在被測物絕緣發生劣化時，等效電阻和電容都將發生變化，利用電容在高頻下阻抗降低的原理，對被測物施加高頻信號，在電壓較低時也可以獲取較大的電流信號，通過測量電壓和泄漏電流，可以計算得到等效電阻和電容，進而判斷被測物絕緣狀態。

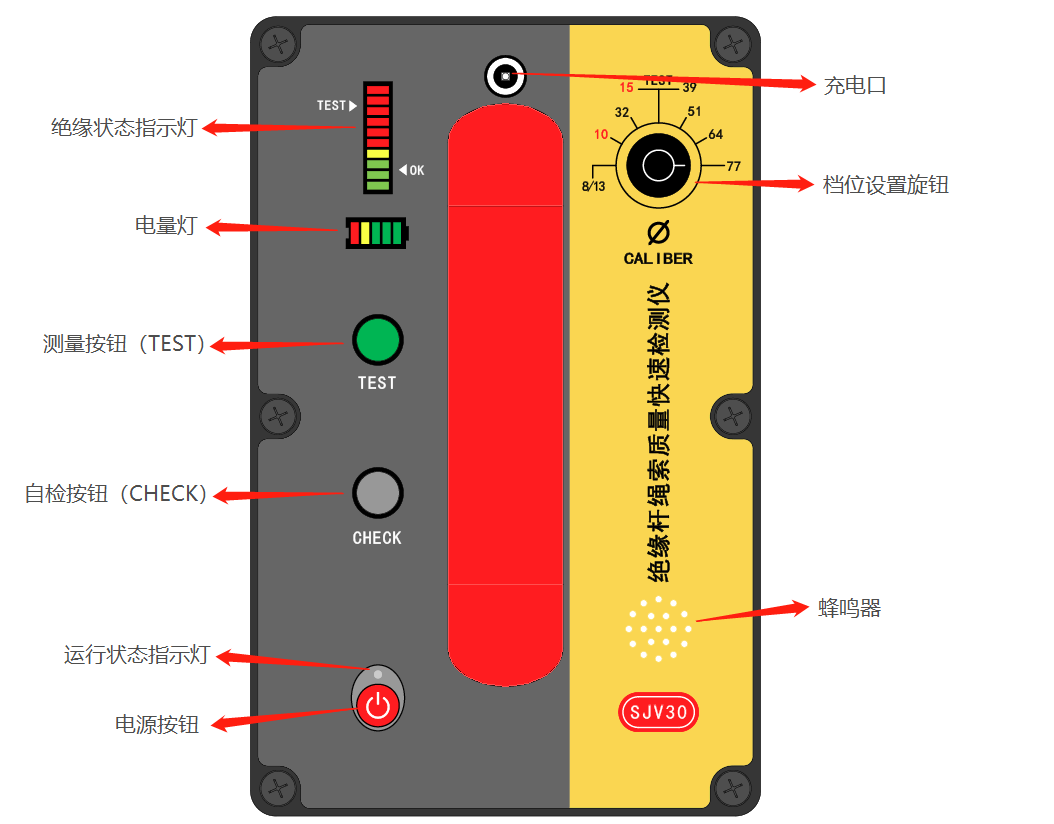

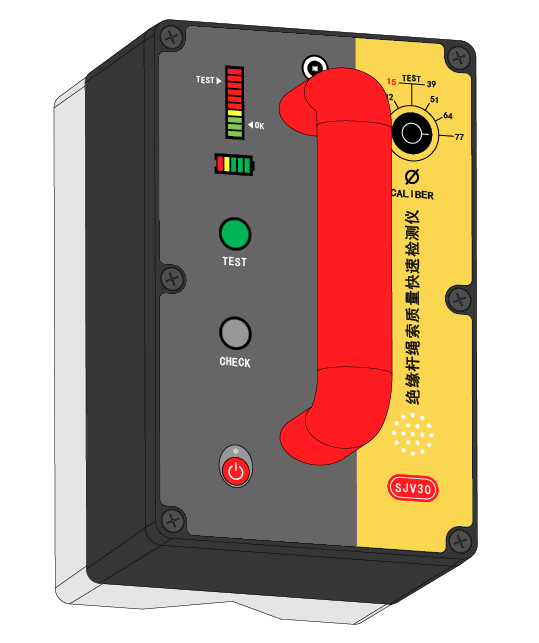

4  儀器示意

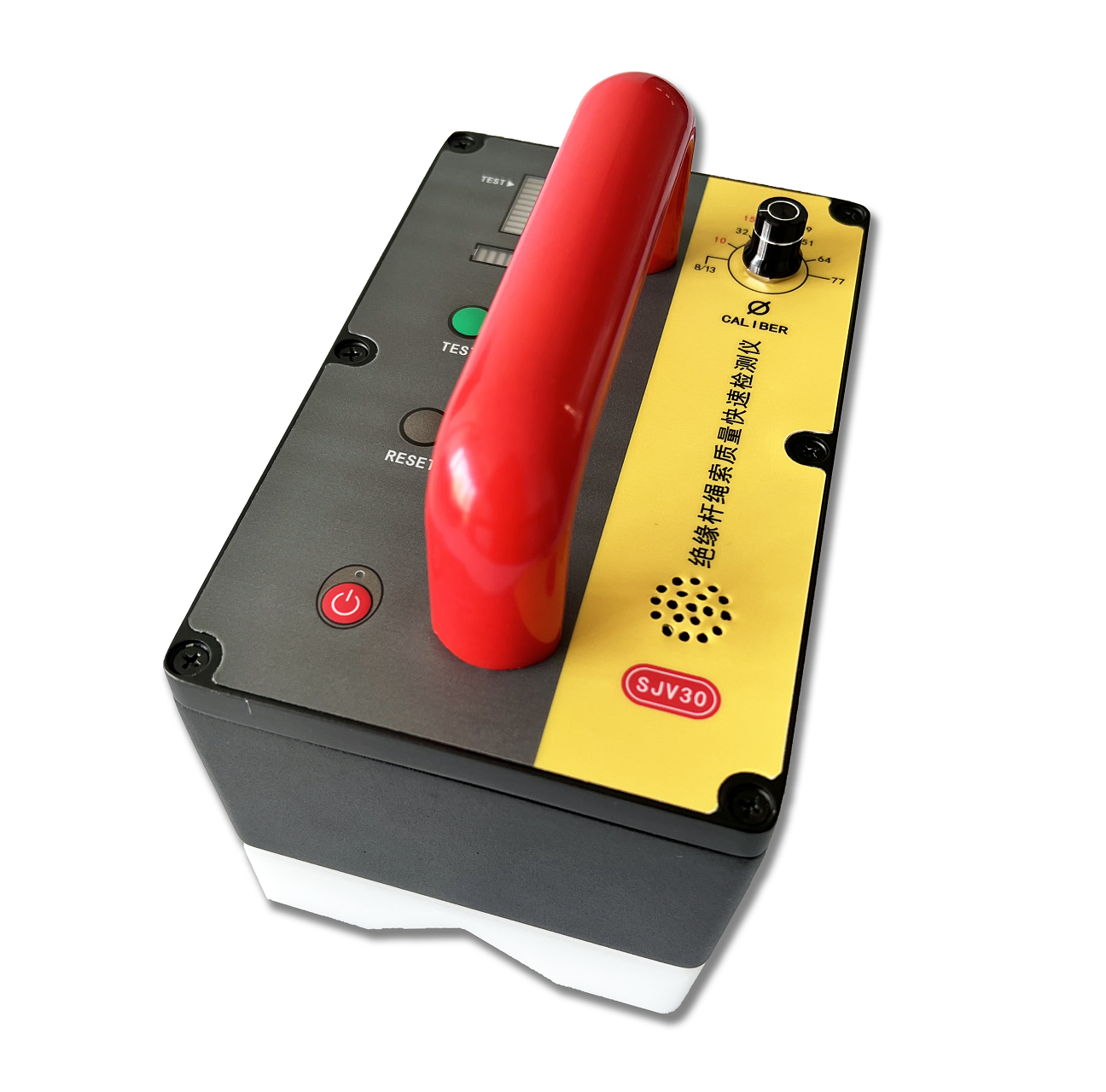

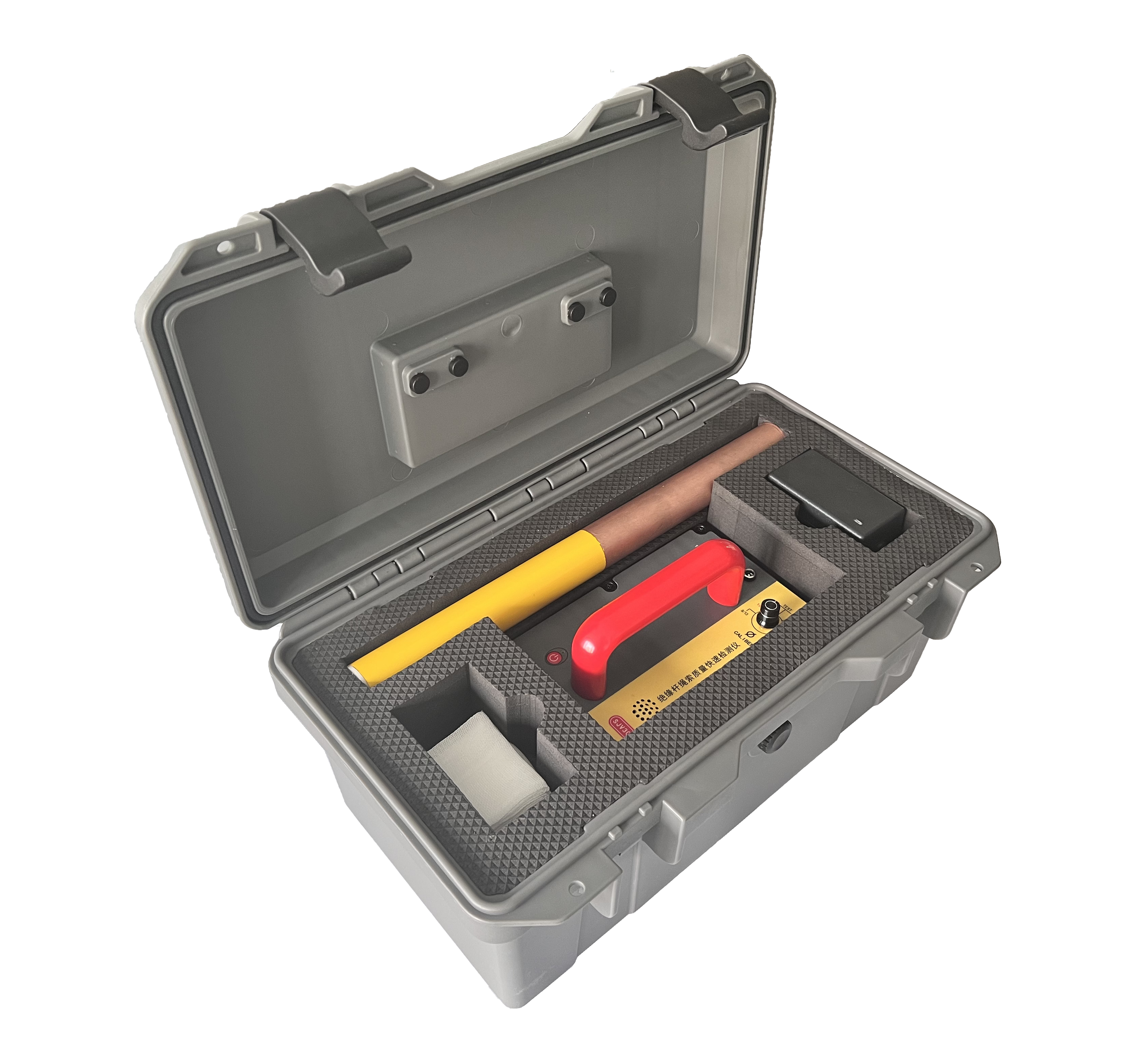

KDZD30JV絕緣桿繩索質量快速檢測儀由測試主機和充電器組成，測試主機是由功率電源模塊和測量模塊等組成，充電器主要用于給內置鋰電池充電。

輸出電壓	27V方波，頻率20kHz
短路電流	56mA
儀器功能	可測試絕緣桿、絕緣棒和絕緣繩索的絕緣狀態
被測物尺寸	絕緣棒：Φ10mm和 Φ15mm
	絕緣桿：Φ32mm、Φ39mm、Φ51mm、Φ64mm和Φ77mm
	絕緣繩：Φ8mm ~ Φ13mm
電池容量	2.6Ah
顯示方式	發光數碼管
保護功能	過壓、電池過充、電池過放保護
體積	187mm×119mm×115mm
主機凈重	2.4Kg（含電池）
