KDCR4400數字式雙鉗相位伏安表是專為現場測量相位、電壓、電流、漏電流、相序等而精心設計的雙通道、多功能、數字式、手持式測量儀器，采用較新TA技術及數字集成技術，確保常年測試的高精度、高穩定性、高可靠性。其廣泛適用于電力、計量、通信、鐵路、石油、化工、冶金、建筑、科研教學單位、工礦企業等領域。

　　KDCR4400數字式雙鉗相位伏安表可以現場測量其中兩相電壓之間(U-U)、其中兩相電流之間(I-I)、 及其中相電壓與電流之間(U-I)的相位，還可判別感性、容性電路，三相電壓的相序， 檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組TA之間的相位關系，檢查電度表的接線正確與否等。

　　采用較新TA技術，檢測電流時無需斷開被測線路，非接觸測量，而檢測U1-U2間相位時，兩路輸入絕緣隔離。

　　在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。

　　智能化設計，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便。

　　電流鉗鉗口尺寸：Φ40mm，適合粗大導線的測量。

　　測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。

　　采用大LCD顯示屏，白屏背光，顯示一目了然。高精度、高穩定、低功耗、使用方便。

　　絕緣防滑護套。

　　配有USB-RS232接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，便于讀取、保存、報表、打印歷史數據等。

　　外殼采用工程絕緣材料,配備橡皮防振保護套，切實保障了操作的安全性， 避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

　　采用超大高反差藍屏背光LCD(64 mm×54mm)，顯示一目了然!其電流鉗尖嘴型設計,特適合于排線密集的場所。

　　基準條件和工作條件

　　影響量

　　基準條件

　　工作條件

　　環境溫度

　　23℃±1℃

　　-10℃～40℃

　　環境濕渡

　　40%～60%

　　<80%

　　信號波形

　　正弦波

　　正弦波

　　信號頻率

　　50HZ±1HZ

　　45HZ～65HZ

　　儀表工作電壓

　　9V±0.1V

　　9V±1.5V

　　測相位頻率相序時

　　電流幅值

　　1A±0.2A

　　2mA～20A

　　測相位頻率相序時

　　電壓幅值

　　100V±20V

　　10V～600V

　　測功率功率因數時

　　電流幅值

　　1A±0.2A

　　20mA～20A

　　測功率功率因數時

　　電壓幅值

　　100V±20V

　　10V～600V

　　外電場、磁場

　　應避免

　　被測導線位置

　　被測導線處于鉗口的近似幾何中心位置

　　基準條件下基本誤差及性能指標

　　類別

　　量程

　　分辨率

　　基本誤差

　　電壓

　　AC 0.00V～600V

　　0.01V

　　±(0.5%量程)

　　電流

　　AC 0.0mA～20.0A

　　0.1mA

　　±(0.5%量程)

　　相位

　　0.0°～360°

　　0.1°

　　±1°

　　有功功率P

　　0.0W～12kW

　　0.1W

　　±(1.0%量程)

　　無功功率Q

　　0.0VAR～12kVAR

　　0.1VAR

　　±(1.0%量程)

　　視在功率S

　　0.0VA～12kVA

　　0.1VA

　　±(1.0%量程)

　　功率因數PF

　　-1～+1

　　0.001

　　±0.03

　　頻率F

　　45HZ～65HZ

　　0.01HZ

　　±(1.0%量程)

　　工作條件下的相位誤差：10mA～20A為±3°;10mA以下±6°一般規格

　　功能

　　同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

　　電源

　　DC9V堿性干電池(1.5V AA×6)

　　功耗

　　開啟背光燈*大耗電80mA，電池連續工作10小時

　　關閉背光燈儀表耗電50mA，電池連續工作16小時

　　顯示模式

　　LCD顯示，240dots×160dots

　　儀表尺寸

　　長寬厚：196mm×92mm×54mm

　　鉗口尺寸

　　35mm×40mm

　　量程及分辨率

　　電壓量程：AC 0.00V～600V;分辨率：AC 0.01V

　　電流量程：AC 0.0mA～20.0A;分辨率：AC 0.1mA

　　相位量程：0.0°～360.0°;分辨率：0.1°

　　頻率量程：45.00Hz～65.00Hz;分辨率：0.01Hz

　　有功功率量程：0.0W～12kW;分辨率：0.1W

　　無功功率量程：0.0VAR～12kVAR;分辨率：0.1VAR

　　視在功率量程：0.0VA～12kVA;分辨率：0.1VA

　　功率因數量程：-1～+1;分辨率：0.001

　　電流矢量和量程：0mA～60.0A;分辨率：1mA

　　相序

　　正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍

　　反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍

　　檢測速率

　　約2秒/次

　　數據保持

　　測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示

　　數據存儲

　　500組

　　RS232接口

　　USB-RS232接口，所存數據上傳電腦，便于分析管理數據

　　自動關機

　　開機約15分鐘后，儀表自動關機，以降低電池消耗

　　背光功能

　　有，適合昏暗場所及夜間使用

　　電壓檢測

　　當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池

　　儀表質量

　　1360g(帶電池)

　　測試線長度

　　1.5m

　　電流鉗線長

　　2m

　　工作溫濕度

　　-10℃～40℃;80%Rh以下

　　存放溫濕度

　　-10℃～60℃;70%Rh以下

　　輸入阻抗

　　測試電壓輸入阻抗為：2MΩ

　　耐壓

　　儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘

　　絕緣

　　儀表線路與護套外殼之間≥100MΩ

　　結構

　　雙重絕緣，帶絕緣防振護套

　　適合安規

　　IEC61010-1 CATⅢ600V，IEC61010-031，IEC61326，污染等級2

　　隨機附件

　　主機：1件;電流鉗：3件;測試線：4條;RS232數據線：1條;光盤：1個;電池(LR6)：6節;儀表箱：1件

　　武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。

　　武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

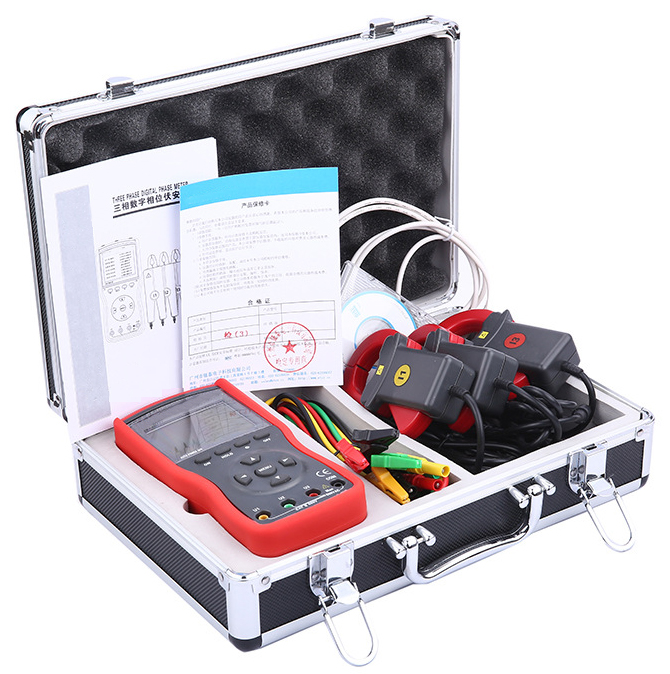

一、裝箱清單？

　　主機1件

　　電流鉗3件

　　測試線4條

　　RS232數據線1條

　　光盤1個

　　電池(LR6)6節

　　儀表箱1個

二、服務質量要求？

　　提供完整的技術資料，儀器配置清單，說明書齊全(如英文版的要提供相應的中文說明書)，并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。

　　提供壹年保修服務，終生維護，在質量保證期內，因產品技術問題、質量問題發生的設備故障(人為操作不當原因致使設備故障除外)，凱迪正大公司(接到需方的正式通知后72小時內)到需方或反郵寄回免費進行維修，質保期滿后的維修按照凱迪正大公司的售后服務方式進行處理，保證滿足凱迪正大公司的維修需求，凱迪正大公司應對需方提出的疑難問題提供技術指導。

　　供方免費對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供 要的技術指導。
