KDXJ-8 SF6氣體濃度在線監測報警系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

　　KDXJ-8 SF6氣體濃度在線監測報警系統采用聲速原理，能夠實時、定量測量SF6濃度，哪怕在SF6濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行;原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護?？蓮V泛應用于各種電壓等級的SF6開閉室、SF6開關室、組合電器室(GIS室)、SF6主變室等。

　　KDXJ-8 SF6氣體濃度在線監測報警系統采用進口聲速原理原裝進口高穩定的超聲波傳感器和氧傳感器。當室內SF6及O2的濃度發生微小變化時都能及時的反映出。傳感器將監測的SF6氣體通過熱裂解聯合成化學的方式轉換成電信號，經信號放大、抗干擾網絡，由16位高精度A/D轉換成數字信號送入單片計算機。單片機對信號進行分析處理，零點跟蹤將結果通過485總線模塊傳送到主控制器，主控制器對數據處理、存儲、彩色顯示、報警、風機控制，并將結果傳送到遠程計算機。

　　當發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍多，積累于低層空間，并造成局部缺氧，引起重大事故。本系統采用聲速原理原裝進口高穩定的超聲波傳感器和氧傳感器，當室內SF6及O2的濃度發生微小變化時，傳感器立即能響應這一些變化，哪怕SF6濃度在10ppmv也能有效地監測。傳感器監測的濃度變化量通過變送器，A/D模塊、485通訊模塊及單片機控制轉換成485通訊數字信號，通過現場RS-485總線將信號送至主控制器內，由主控制器進行數據處理和存儲，并判斷是否報警，啟動風機及遠程通訊等功能。

　　KDXJ-8 SF6氣體濃度在線監測報警系統最多可監控環境中32個監測點，也可采用多重主控單元組網控制，并與電站自動化系統進行通訊等功能。對室內SF6濃度、O2的濃度進行有效地監控，極大地提高了無人值守變電站運行的安全性，特別是對日常巡視和維護人員的人身安全得到可靠的保障。

　　KDXJ-8 SF6氣體濃度在線監測報警系統分為三大模塊：(1)、氣體取樣模塊，主要完成各測量點氣體分別取樣功能;(2)、氣體分析模塊，主要完成SF6定量分析，O2定量分析、溫濕度測量功能;(3)、主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警、啟動風機等功能。

　　●環境中氧氣含量監測顯示功能;

　　●環境中SF6氣體含量監測顯示功能;

　　●環境中溫、濕度監測顯示功能;

　　●缺氧報警功能;

　　●SF6氣體含量超標報警功能;

　　●定時排風功能;

　　●缺氧或SF6含量超標，強制排風功能;

　　●人工強制排風功能;

　　●上次排風顯示功能;

　　●實時顯示各種參數功能;

　　●歷史資料查詢功能;

　　●支持遠動系統遙測遙信;

　　●獨創的每天自動零點校準功能，自動克服漂移和誤報;

　　●巡檢間隔用戶可調。可疑檢測點自動加強跟蹤功能;

　　●發生報警時，自動開啟風機和聲光報警;

　　●用戶可調整SF6、O2的報警參數;

　　●SF6、O2含量曲線分析功能;

　　●支持RTU遙測遙信功能;

　　●數據報表功能;

　　●歷史數據查詢功能;

　　●紅外檢測提示功能;

　　●可選無線報警功能;

　　●海量報警數據記錄存儲功能,長壽命設計;

　　●超大彩屏觸摸顯示，人性化操作界面;

　　●只需增加有限成本，檢測點可擴充一倍，加大檢測密度;

　　●寬工作電源設計185～250VAC，防浪泳和雷擊功能;

　　●人體感應，自動啟動風機或語音系統;

　　●顯示比較穩定，很好地解決了數據漂移地問題;

　　●可選擇與上位計算機連接，實現遠程監控，并進行事件記錄與歷史事件記錄;

　　●可選有毒氣體(如CO、CH4、H2S)的含量監測;

　　●可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等;

　　●可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能;

　　●可選數字式SF6密度繼電器結合組網，組成全方位的SF6氣體泄漏監控系統;

　　●可選遠程網絡進行監控系統運行狀態，直接控制主機或變送器的運行;

　　2、功能特點

　　1.先進的測試原理

　　KDXJ-8 SF6氣體濃度在線監測報警系統采用聲速原理，可定量、實時在線測量SF6泄漏氣體含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。

　　2.高可靠性

　　KDXJ-8 SF6氣體濃度在線監測報警系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。系統經檢測，安全符合《JJG 914-1996六氟化硫檢漏儀檢定規程》要求!

　　3.安全性

　　KDXJ-8 SF6氣體濃度在線監測報警系統采用24V直流電源通往各采集點，避免了其它系統采用220AC電源，確保系統的安全性。

　　4.多重檢測功能

　　KDXJ-8泄漏報警系統主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

　　5.早期現場報警技術

　　微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

　　6.現場總線設計

　　一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

　　7.多點組網檢測

　　單個變電站最多120點同時檢測，滿足現場環境需要，提高檢測可靠性。

　　8.遠程監控功能

　　KDXJ-8 SF6氣體泄漏報警系統采用CDT通訊規約，可將數據傳送到遠方控制中心。系統帶有的遠程監控軟件，具有多年安全運行經驗，系統穩定、擴展性好，具有數據組態、圖形組態、曲線分析、數據報表、歷史數據查詢等功能。

　　9.多種通訊方式

　　遠程通訊可以采用多種通訊介質，包括光纖、載波、以太網、電話線等。

　　10.報警記錄查詢功能

　　主機配有大容量數據存儲器，可存儲多條報警記錄，方便查詢。

　　11.歷史數據記錄和查詢

　　主機配有大容量數據存儲器，可存儲大量測量數據，方便查詢。

　　12.紅外監視功能

　　可選配，檢測工作人員進入工作范圍，自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

　　13.免維護設計

　　盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

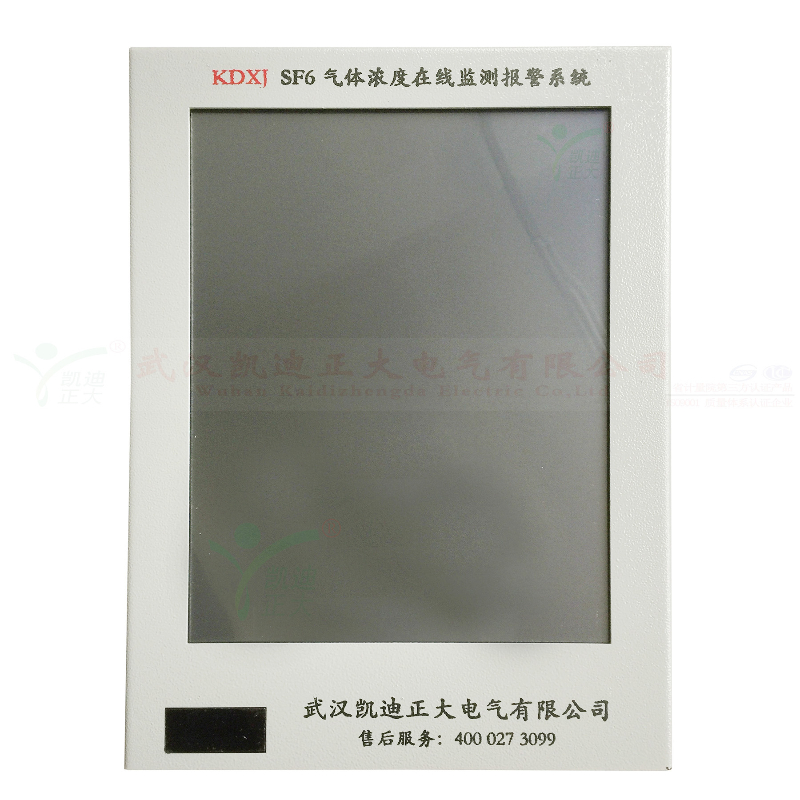

　　1、系統主機

　　KDXJ-8 SF6氣體濃度在線監測報警系統主機接收采集器的傳送的數據，同步顯示，并進行分析處理，與固定標準參數進行對比后作出判斷。同時主機能與上位PC機進行通信，接受PC發來的控制命令或者把數據上傳到PC便于遙測、遙控以及存儲。當采集數據超過設定限值時，主機自動運行各項控制程序，啟動外圍設備進行工作，包括聲光、語音報警、通風等。另外主機可以自行對環境的溫濕度進行測量，以便對相關數據補償、修正。

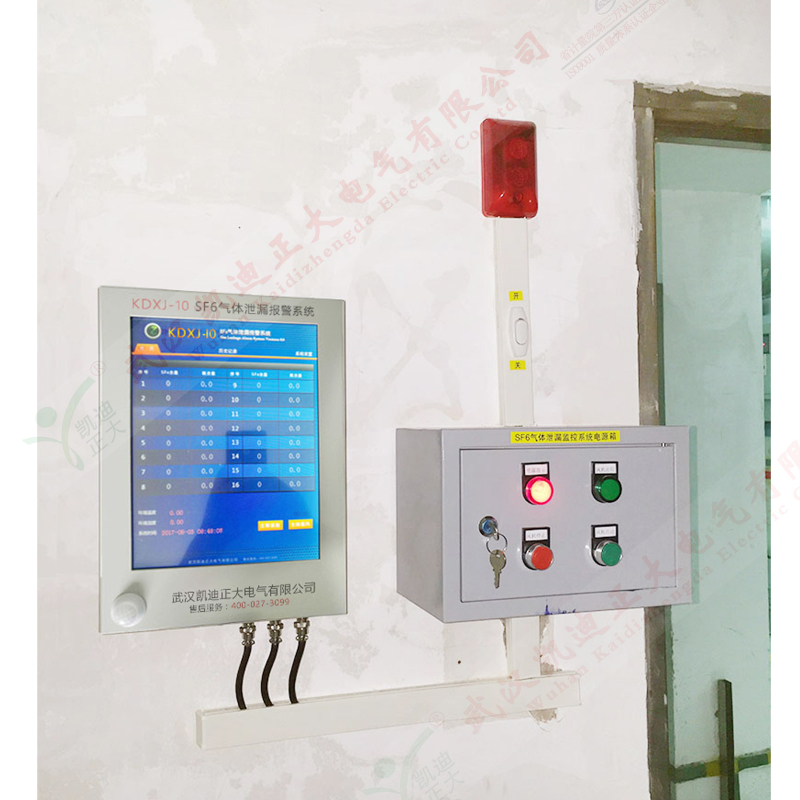

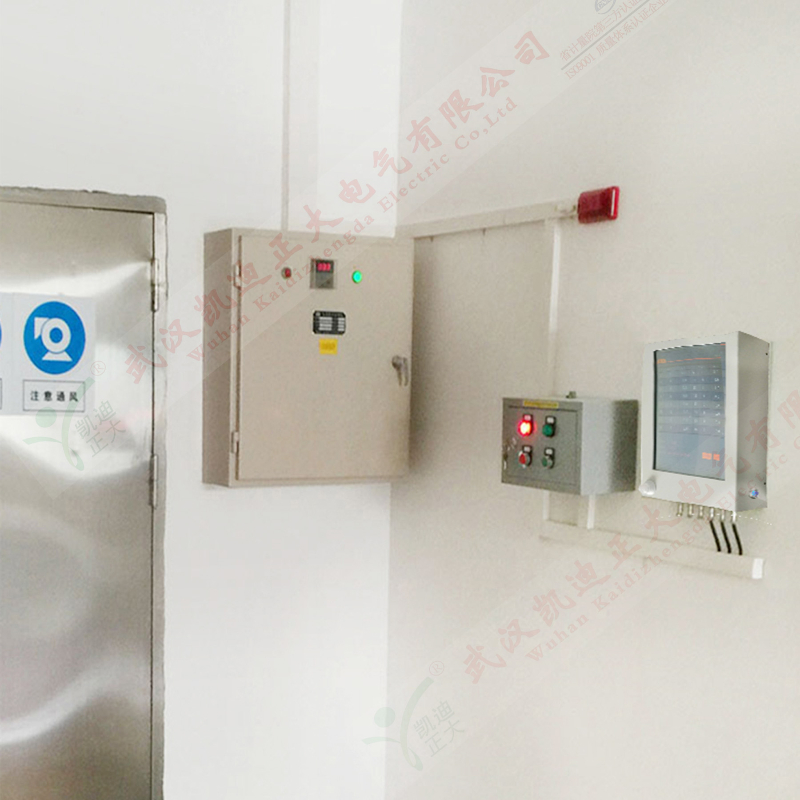

　　安裝方式：壁掛式或屏柜式
