KDXZ-990系列變頻串聯諧振試驗裝置采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

　　KDXZ-990系列變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好;功率部分采用了新的的IPM模塊，在最小重量下確保儀器穩定和安全。

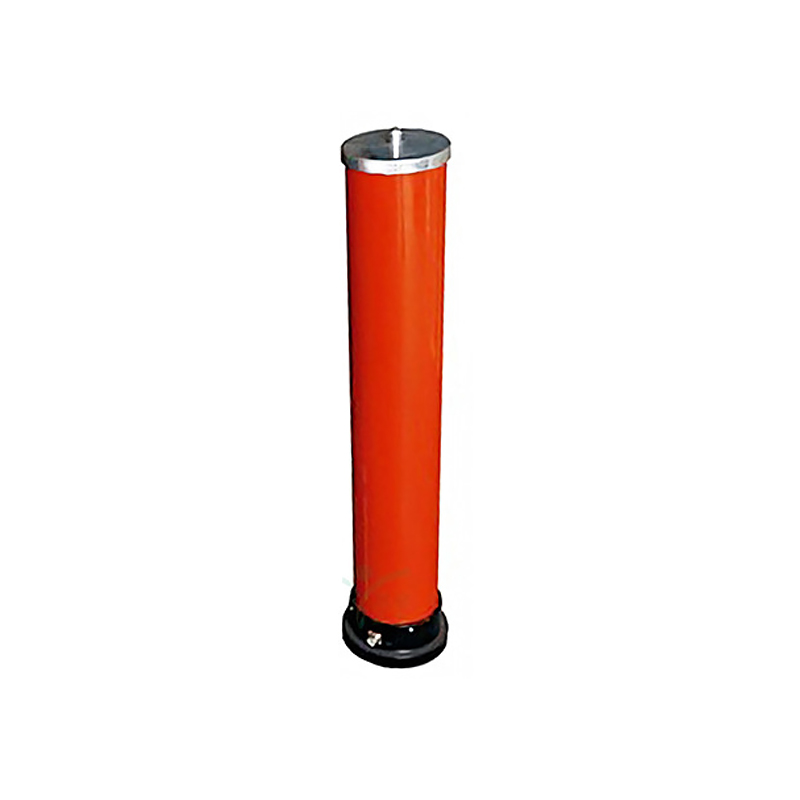

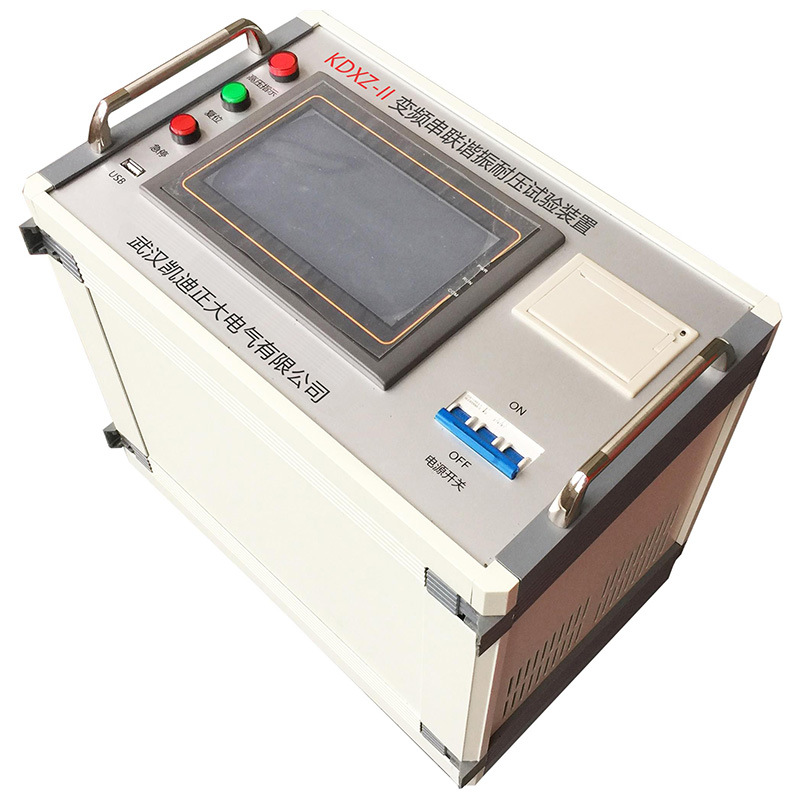

　　KDXZ-990系列變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
       產品別稱：交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置

　　KDXZ-990系列變頻串聯諧振試驗裝置頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓XLPE電纜的耐壓要求，而且具有重量輕(單個部件重量不超過30kg)、可移動性好的優點，適宜現場試驗。

　　該裝置中的諧振電抗器，勵磁變壓器采用干式環氧澆注，適合各類電纜的要求：

　　1、具備模式切換，故障提示功能;

　　2、2.0倍耐壓，電纜試驗長度可增33%;

　　3、多種調頻設置，加快調諧過程;

　　4、自動跟蹤并維護穩定試驗電壓;

　　5、頻率分粗調和細調，能自動尋找試驗諧振點;

　　6、內外部具備特殊減震橡膠支撐腳和保護鋁箱。

　　1、工作電源: 220V/380V ±15% 50HZ ±5%

　　2、額度輸出電壓:0～220kV(AC有效值)及以下

　　3、輸出頻率:20～300Hz

　　4、諧振電壓波形: 正弦波,波形畸變率≤1.0%

　　5、滿負載工作時間: 連續工作時間60min

　　6、系統品質因素:最大負載下≥20

　　7、頻率調節靈敏度: 0.1Hz,不穩定度≤0.01
